어셈블리 도면에서 나사산 표시 삽입 및 보기

어셈블리 도면에서 나사산 표시를 삽입하고 볼 수 있습니다.

이 개선 사항은 SOLIDWORKS 2024 SP2에 처음 포함되었지만, 당시 완전히 문서화되지는 않았습니다. 이 개선 사항에 대한 전체적인 고객의 인식을 높이기 위해 여기에 이 기능을 포함시켰습니다.
장점: 어셈블리 도면에서 나사산 표시를 삽입하고 표시할 것인지 여부를 더 잘 제어할 수 있습니다.

이전 버전에서는 어셈블리에 나사산 표시를 삽입하면 도면에 나사산 표시가 자동으로 나타나지 않았습니다. 나사산 표시를 보려면 삽입 > 모델 항목 > 나사산 표시를 클릭해야 했습니다.

어셈블리 도면에 나사산 표시 삽입:
  1. 도구 > 옵션 > 문서 속성 > 도면화를 클릭합니다.
  2. 뷰 작성 시 자동 삽입에서 나사산 표시 - 어셈블리(성능에 영향을 줄 수 있음)를 선택하고 확인을 클릭합니다.

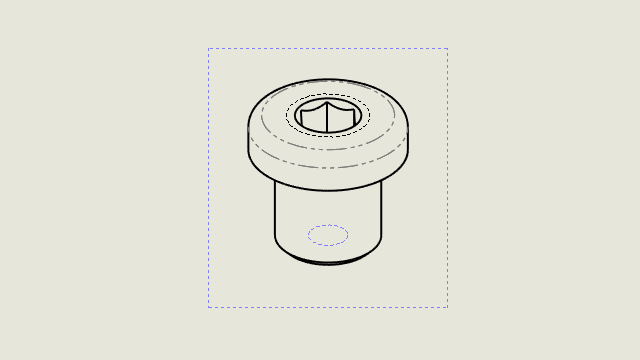

어셈블리 도면에서 나사산 표시를 불러오는 방법.
  1. 도면뷰 PropertyManager의 불러오기 옵션에서 주석 불러오기와 나사산 표시를 선택합니다.
  2. 를 클릭합니다.
