SOLIDWORKS Routing에서 전기 속성을 보다 효율적으로 찾아 사용할 수 있습니다. 액세스 및 검색 표시줄이 향상되어 속성 값을 기준으로 와이어와 케이블을 빠르게 필터링할 수 있습니다.
장점: 이러한 개선 사항을 통해 전기 속성을 더 쉽게 찾고, 더 빠르게 사용할 수 있으며, SOLIDWORKS Routing의 다른 부분과도 일관성을 더 유지할 수 있습니다.
전기 속성의 개선 사항은 다음과 같습니다.
- 전기 속성 PropertyManager 내에서 빠르게 검색할 수 있습니다.

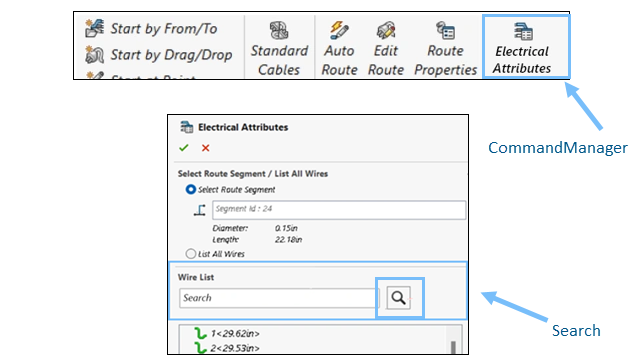

새 검색 창에 입력하여 와이어 목록을 필터링할 수 있습니다. 입력 시 SOLIDWORKS Routing은 입력된 정보를 기반으로 속성 값에 따라 목록을 필터링하여 일치하는 항목만 표시합니다. 부분 일치를 지원하며 대소문자를 구분하지 않습니다. 일치하는 항목을 찾을 수 없는 경우 메시지가 나타납니다.
-
CommandManager 및 메뉴에서 간편하게 액세스
CommandManager의 Routing 탭에서 직접 전기 속성을 열거나 으로 이동하여 전기 속성을 열 수 있습니다. 하위 어셈블리 내의 라우팅선 또는 Route1 피처를 마우스 오른쪽 버튼으로 클릭하여 시작할 수도 있습니다.
- 도구 설명 안내
전기 속성 아이콘 위로 마우스를 가져가면 선택한 라우팅선의 전기 속성을 보여주는 도구 설명이 표시됩니다. 이 정보는 사용자가 도구를 한 눈에 이해하는 데 도움이 됩니다.
- 상황 인식 개선
여러 하위 어셈블리를 포함하는 상위 수준 어셈블리에서 작업할 때 SOLIDWORKS Routing에 전기 속성을 볼 라우팅 어셈블리를 선택하라는 메시지가 표시됩니다. 도구에 액세스하려면 하위 어셈블리에서 라우팅 피처를 오른쪽 클릭할 수 있습니다. 전기 속성 PropertyManager는 3D 환경 및 전개 라우팅 모두에서 액세스할 수 있습니다.
- 더 스마트해진 케이블 검색 결과
검색 후 결과가 케이블 코어와 일치하면 SOLIDWORKS Routing은 전체 코어 목록이 아닌 케이블 및 해당 케이블과 일치하는 코어만 표시합니다.
