Z-위로 템플릿 지정

파트나 어셈블리를 작성할 때 Z-위로 방향의 템플릿을 선택할 수 있습니다.

파트를 작성할 때 Y-위로 또는 Z-위로를 선택하여 템플릿에 빌드할 수 있습니다. 이전 버전에서는 SOLIDWORKS가 기본 Y-위로 방향만 사용했습니다.
Y-위로와 Z-위로 방향 설정은 SOLIDWORKS가 작성하는 기본 템플릿에만 사용할 수 있습니다.

새 SOLIDWORKS 문서를 작성할 때 SOLIDWORKS 기본 Z-위로 템플릿을 지정할 수 있습니다.

새로 설치한 후 단위와 치수 규격 대화 상자에서 기본 방향을 지정할 수 있습니다.

새 SOLIDWORKS 문서를 작성할 때 Z-위로 템플릿을 지정하려면:
  1. 새 문서 (표준 도구 모음) 또는 파일 > 새 문서를 클릭합니다.
  2. 대화 상자에서
    1. 파트나 어셈블리와 같은 문서 유형을 선택합니다.
    2. 다음 옵션을 지정합니다.
      • Y-위로. Y축이 위쪽을 가리킵니다.

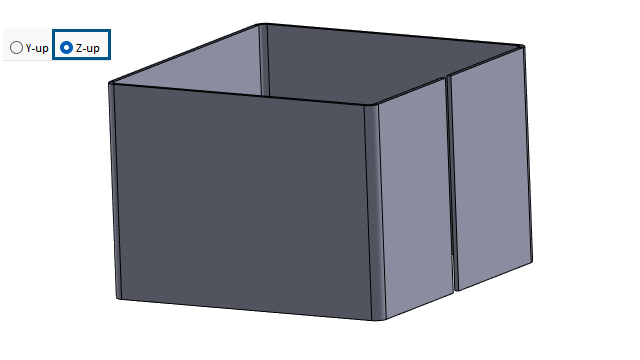

      • Z-위로. Z축이 위쪽을 가리킵니다.
    3. 확인을 클릭합니다.
단위와 치수 규격 대화 상자에서 Z-위로 템플릿을 지정하려면:
  1. 단위와 치수 규격 대화 상자에 액세스하는 방법:
    1. 그래픽 창의 오른쪽 하단에 있는 작업 표시줄에서 IPS를 클릭합니다.
    2. 단위를 지정합니다.
      • MKS(m, kg, s)
      • CGS(cm, g, s)
      • MMG(mm, g, s)
      • IPS(in, lb, s)
    3. 문서 단위 편집...을 클릭합니다.
  2. 단위와 치수 대화 상자의 방향 아래에서 옵션을 지정합니다.
    • Y-위로. Y축이 위쪽을 가리킵니다.
    • Z-위로. Z축이 위쪽을 가리킵니다.
  3. 확인을 클릭합니다.
