라이브러리 피처에 DimXpert 치수 저장 (2025 SP1)

DimXpert 치수를 라이브러리 피처에 저장할 수 있습니다.

장점: 모델에서 라이브러리 피처를 사용할 때 DimXpert 치수를 라이브러리 피처 파트에 저장하여 다시 사용할 수 있습니다.

DimXpert 치수를 라이브러리 피처에 저장:
  1. 작업 창 디자인 라이브러리 탭에서 라이브러리에 추가 를 클릭합니다.
  2. PropertyManager에서:
    1. 추가할 항목의 경우 그래픽 영역이나 FeatureManager 디자인 트리에서 피처를 선택합니다.
    2. 파일 이름의 경우 파일 이름을 입력합니다(기본값은 문서 이름).
    3. 디자인 라이브러리 폴더의 경우 하위 폴더를 선택하여 라이브러리 피처를 추가합니다.
    4. 설명에 항목의 도구 정보에 표시할 설명을 입력합니다.

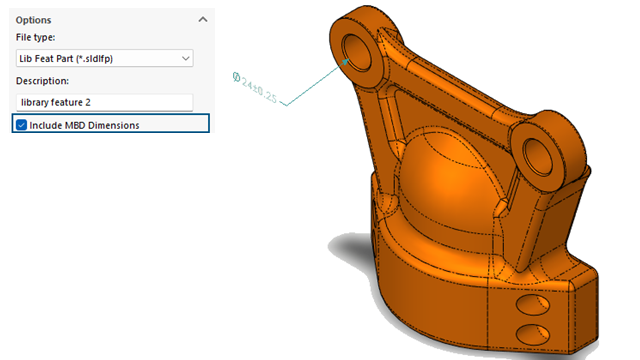

    5. MBD Dimension 포함을 선택하고 을 클릭합니다.
