다중 길이 모서리 플랜지 및 자동 플랜지 길이 치수

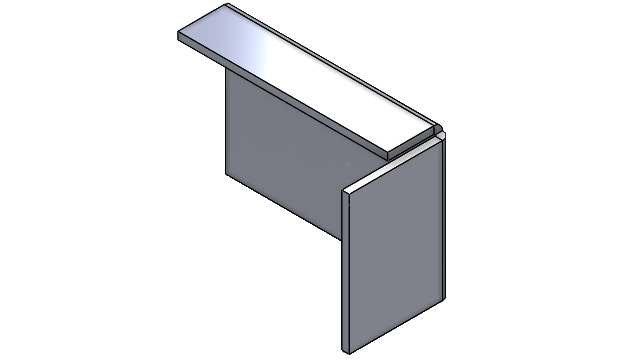

판금 파트에서 모서리 플랜지를 작성할 때 길이가 다른 플랜지를 작성할 수 있습니다.

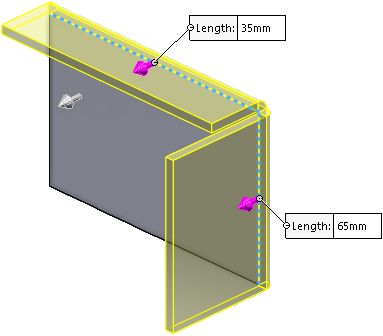

PropertyManager에서 다중 길이 플랜지를 선택하고 피처의 각 플랜지의 길이를 지정할 수 있습니다. PropertyManager나 그래픽 영역에서 길이 를 지정할 수 있습니다.

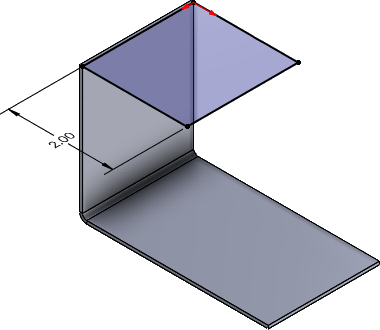

도구 > 옵션 > 문서 속성 > 판금모서리 플랜지 옵션 아래에서 플랜지 프로파일에 플랜지 길이 치수 자동 추가를 선택할 수 있습니다.

선택 시:
  • SOLIDWORKS는 모든 모서리 플랜지 프로파일에 길이 치수를 자동으로 추가합니다.
  • 스케치 치수(피처 치수가 아님)는 플랜지 길이를 제어합니다.
