원본 곡면과 대상 곡면의 메시 크기가 다를 경우 결합된 곡면(곡면-곡면 본드 결합 공식)이 있는 스터디의 시뮬레이션 정확도가 향상되었습니다.
곡면-곡면 본드 결합을 적용하는 알고리즘에는 원통형, 구형, 원추형 지오메트리의 곡면에 대한 표현을 개선하는 지오메트리 보정 계수가 통합되어 있습니다. 곡면 지오메트리 보정을 통합하면 결합 곡면 부근의 응력 노이즈가 감소하여 솔루션 정확도가 향상됩니다.

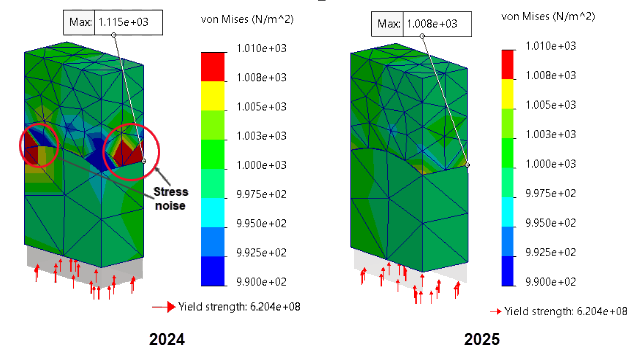

위의 이미지는 지오메트리 보정을 통한 솔리드-솔리드 본드 결합이 두 곡면 사이에 적용되는 경계에서의 응력 노이즈 감소를 보여줍니다. 본드 결합된 곡면의 지오메트리가 아래 이미지에 나와 있습니다.
이 기능 향상을 지원하는 스터디에는 선형 정적 해석, 고유진동수 해석, 좌굴 해석, 선형 동적 해석, 피로 해석, 설계 시나리오, 압력 용기가 포함됩니다.
