변형 가능한 부품 관리(2025 SP2)

MySession에서 제품 기계 동작 명령을 사용하여 어셈블리에서 부품이 작동하는 방식을 정의할 수 있습니다. 단일 파트 번호를 유지하면서 강체, 변형 가능 또는 변형됨으로 분류할 수 있습니다.

장점: 이러한 접근 방식을 통해 SOLIDWORKS 사용자는 워크플로를 벗어나지 않고도 유동 부품을 간편하게 관리할 수 있습니다.

실제 설계에서 유압 호스 또는 스프링과 같은 일부 부품은 고정 형상으로 시작하지만 어셈블리에 배치되면 변형됩니다. 엔지니어들은 애플리케이션 간에 전환하지 않고 이러한 변경 사항을 추적할 수 있는 방법이 필요합니다.

변형 가능 부품으로 정의하는 방법:
  1. 3DEXPERIENCE platform에 저장된 어셈블리를 엽니다.
  2. MySession에서, 트리의 부품을 선택합니다.

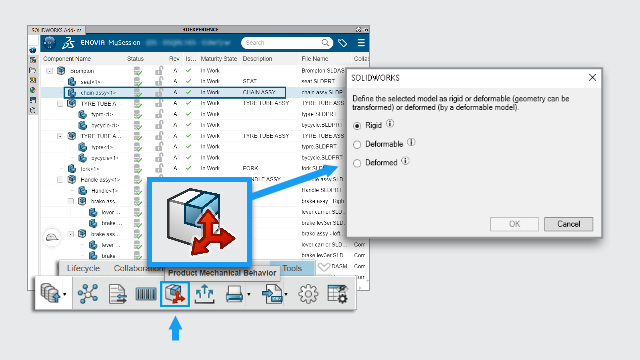

  3. 작업 표시줄에서 도구 > 제품 기계 동작을 클릭합니다
  4. 대화 상자에서 옵션을 선택합니다.
    강체 부품의 형상이 변경되지 않습니다.
    변형 가능 부품의 형상이 어셈블리에서 다를 수 있습니다.
    변형됨 고정된 형상을 가진 수정된 버전의 부품입니다.
부품이 변형 가능 또는 변형됨으로 표시된 경우, BOM의 원래 파트 번호와 연결된 상태로 유지됩니다.
