Wymiarowanie elementów BIM

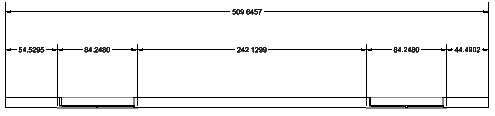

Należy użyć polecenia BIMDimensionChain, aby tworzyć łańcuchy wymiarowe dla elementów BIM. Polecenie automatycznie wykrywa odpowiednie punkty do zwymiarowania elementów BIM.

Opcjonalnie można automatycznie grupować wymiary w łańcuchu, aby wyraźnie wyświetlać wymiary otworów i segmentów ścian.

Polecenie stosuje standardowe wymiarowanie i tolerancję określoną w kategorii Ustawienia BIM, w oknie dialogowym Opcje.

Aby utworzyć łańcuch wymiarowy, należy:

  1. Wykonać jedną z następujących czynności:
    • Na wstążce kliknąć BIM > Adnotuj > Łańcuch wymiarowy .
    • W menu kliknąć BIM > Wymiar > Łańcuch wymiarowy.
    • Wpisać BIMDimensionChain.
  2. Określić w obszarze graficznym elementy BIM, które mają zostać zwymiarowane i nacisnąć klawisz Enter.
  3. Określić odpowiednie wyrównanie:
    • Poziomo
    • Pionowo
    • Wyrównany
  4. W obszarze graficznym określić położenie łańcucha wymiarowego.

Dostęp

Polecenie: BIMDimensionChain

Menu: BIM > Wymiar > Łańcuch wymiarowy

Wstążka: BIM > Adnotuj > Łańcuch wymiarowy

Tematy pokrewne

Modyfikowanie istniejących wymiarów elementów BIM

Automatyczne wymiarowanie rysunków BIM

Temat nadrzędny

Wymiarowanie rysunków BIM
