Dodawanie etykiet do elementów BIM

Za pomocą polecenia BIMLabel można dodawać etykiety do elementów BIM na rysunkach BIM, aby dołączyć szczegółowe informacje.

Oprogramowanie zapewnia Bibliotekę etykiet, która zawiera zestaw wstępnie zdefiniowanych etykiet dla każdej kategorii elementów BIM. Ponadto, można również zdefiniować etykiety niestandardowe, które mogą być używane do wyświetlania dodatkowych właściwości elementów BIM.

Etykiety pozostają powiązane z elementami BIM i są automatycznie aktualizowane po zmodyfikowaniu modelu BIM.

Polecenie umożliwia:

• Dodawanie etykiety do jednego lub kilku wybranych elementów BIM
• Dodawanie etykiet do elementów BIM według kategorii

Dodatkowe narzędzia specjalne umożliwiają dodawanie etykiet do następujących elementów BIM, pojedynczo lub zbiorczo:

• Drzwi
• Windows
• Ściany

Narzędzia specjalne do tworzenia etykiet są zgrupowane w menu wysuwanym na panelu Adnotuj na karcie wstążki BIM.

Dodawanie etykiet do wybranych elementów BIM:

Uwaga: Przed rozpoczęciem należy upewnić się, że istnieje blok, który ma zostać użyty jako etykieta.

1. Należy wyodrębnić rysunek BIM, na którym etykiety mają zostać dodane do elementów BIM.
2. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć BIM > Adnotuj > Wstaw etykietę.
   • W menu kliknąć BIM > Etykieta > Wstaw etykietę.
   • Wpisać BIMLabel.
3. Określić nazwę definicji bloku i nacisnąć klawisz Enter.

   Uwaga: Polecenie użyje wybranego bloku w celu dodania etykiety do wszystkich określonych elementów BIM, niezależnie od ich typu.

4. Określić w obszarze graficznym elementy BIM, do których ma zostać dodana etykieta i nacisnąć klawisz Enter.

   Do wszystkich określonych elementów BIM zostanie dodana etykieta.

Dodawanie etykiet do elementów BIM według kategorii:

1. Należy wyodrębnić rysunek BIM, na którym etykiety mają zostać dodane do elementów BIM.
2. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć BIM > Adnotuj > Wstaw etykietę.
   • W menu kliknąć BIM > Etykieta > Wstaw etykietę.
   • Wpisać BIMLabel.
3. Określić definicję bloku.
4. Zdefiniować opcję Kategoria.
5. Określić kategorię elementów BIM, do których ma zostać dodana etykieta:
   • Wpisać nazwę kategorii i nacisnąć klawisz Enter.

     - lub -

     Wybrać opcję ?, aby wyświetlić listę dostępnych kategorii w oknie polecenia.

6. W obszarze graficznym określić zestaw elementów BIM.

   Etykieta zostanie dodana tylko do elementów BIM z określonej kategorii.

   Uwaga: Jeśli użytkownik nie określi kategorii, polecenie użyje tej samej etykiety dla wszystkich wybranych elementów BIM.

Dodawanie etykiet do elementów okien

Należy użyć etykiet okien, aby ponumerować elementy okien w pliku .dwg.

Można dodać etykietę do wszystkich elementów okien w rysunku BIM lub do zestawu wybranych elementów okien. Wybrane elementy mogą zawierać różne elementy BIM. Etykieta zostanie dodana tylko do elementów okien.

Dodawanie etykiet do wybranych elementów Okno:

Uwaga: Przed rozpoczęciem należy upewnić się, że istnieje blok, który ma zostać użyty jako etykieta.

1. Należy wyodrębnić rysunek BIM, na którym etykiety mają zostać dodane do elementów BIM.
2. Opcjonalnie określić domyślną etykietę dla elementów okien:
   • W palecie Biblioteka etykiet BIM kliknąć prawym przyciskiem myszy etykietę z kategorii Okno i wybrać Ustaw jako domyślną dla Okien.
3. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć BIM > Adnotuj > Dodaj etykiety do Okien.
   • W menu kliknąć BIM > Etykieta > Dodaj etykiety do Okien.
   • Wpisać BIMLabel.
4. Jeśli nie została określona etykieta domyślna, określić definicję bloku.
5. W obszarze graficznym wybrać Okna, do których mają zostać dodane etykiety i nacisnąć klawisz Enter.

   Uwaga: Wybrane elementy mogą zawierać różne elementy BIM. Etykieta zostanie dodana tylko do elementów okien.

Aby dodać etykiety do wszystkich Okien w rysunku BIM:

Uwaga: Przed rozpoczęciem należy upewnić się, że istnieje blok, który ma zostać użyty jako etykieta.

1. Należy wyodrębnić rysunek BIM, na którym etykiety mają zostać dodane do elementów BIM.
2. Opcjonalnie określić domyślną etykietę dla elementów okien:
   • W palecie Biblioteka etykiet BIM kliknąć prawym przyciskiem myszy etykietę z kategorii Okno i wybrać Ustaw jako domyślną dla Okien.
3. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć BIM > Adnotuj > Dodaj etykiety do wszystkich Okien.
   • W menu kliknąć BIM > Etykieta > Dodaj etykiety do wszystkich Okien.
4. Jeśli nie została określona etykieta domyślna, określić definicję bloku.

   Do wszystkich elementów okien w rysunku zostanie dodana etykieta.

Dodawanie etykiet do elementów drzwi

Należy użyć etykiet drzwi, aby ponumerować elementy drzwi w pliku .dwg.

Można dodać etykietę do wszystkich elementów drzwi na rysunku BIM lub do zestawu wybranych elementów drzwi. Wybrane elementy mogą zawierać różne elementy BIM. Etykieta zostanie dodana tylko do elementów drzwi.

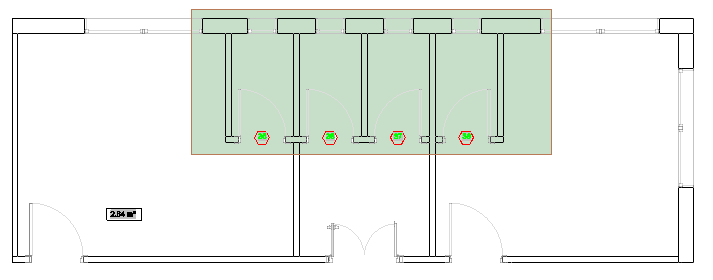

Dodawanie etykiet do wybranych elementów Drzwi:

Uwaga: Przed rozpoczęciem należy upewnić się, że istnieje blok, który ma zostać użyty jako etykieta.

1. Należy wyodrębnić rysunek BIM, na którym etykiety mają zostać dodane do elementów BIM.
2. Opcjonalnie określić domyślną etykietę dla elementów drzwi:
   • W palecie Biblioteka etykiet BIM kliknąć prawym przyciskiem myszy etykietę z kategorii Drzwi i wybrać Ustaw jako domyślną dla Drzwi.
3. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć BIM > Adnotuj > Dodaj etykiety do Drzwi.
   • W menu kliknąć BIM > Etykieta > Dodaj etykiety do Drzwi.
4. Jeśli nie została określona etykieta domyślna, określić definicję bloku.
5. Określić w obszarze graficznym elementy drzwi, do których ma zostać dodana etykieta i nacisnąć klawisz Enter.

   Uwaga: Wybrane elementy mogą zawierać różne elementy BIM. Etykieta zostanie dodana tylko do elementów drzwi.

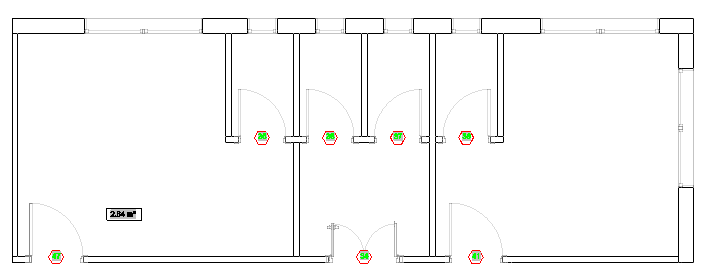

Aby dodać etykiety do wszystkich Drzwi w rysunku BIM:

Uwaga: Przed rozpoczęciem należy upewnić się, że istnieje blok, który ma zostać użyty jako etykieta.

1. Należy wyodrębnić rysunek BIM, na którym etykiety mają zostać dodane do elementów BIM.
2. Opcjonalnie określić domyślną etykietę dla elementów drzwi:
   • W palecie Biblioteka etykiet BIM kliknąć prawym przyciskiem myszy etykietę z kategorii Drzwi i wybrać Ustaw jako domyślną dla Drzwi.
3. Wykonać jedną z następujących czynności:
   • Na wstążce kliknąć BIM > Adnotuj > Dodaj etykiety do wszystkich Drzwi.
   • W menu kliknąć BIM > Etykieta > Dodaj etykiety do wszystkich Drzwi.
   • Wpisać BIMLabel i określić kategorię Drzwi.
4. Jeśli nie została określona etykieta domyślna, określić definicję bloku.

   Do wszystkich elementów drzwi w rysunku zostaną dodane etykiety.



Dostęp

Polecenie: BIMLabel

Wstążka: BIM > Adnotuj > Wstaw etykietę
