Ogólne złącze sprężynowe jest dostępne w programach SOLIDWORKS Simulation Professional i SOLIDWORKS Simulation Premium.
Można używać ogólnych złączy sprężynowych pomiędzy poniższymi typami elementów geometrycznych:
-

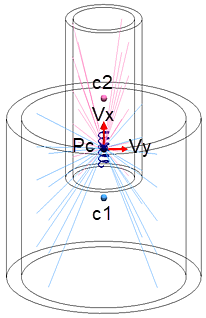

Koncentryczne ściany cylindryczne
Dwa węzły odniesienia złącza sprężynowego są kolokowane w punkcie interakcji (PC), który znajduje się w punkcie środkowym pomiędzy centroidami (c1 i c2) dwóch cylindrów. Definiujemy opór sprężyny w stosunku do względnej translacji i obrotu węzłów odniesienia przy użyciu sześciu parametrów sztywności. Jeden węzeł odniesienia sprężyny łączy się z węzłami łączącymi powierzchni cylindrycznej 1 z rozproszonym sprzęgiem, a drugi węzeł odniesienia łączy się podobnie do węzłów łączących ściany cylindrycznej 2.
- Płaskie powierzchnie nierównoległe i równoległe
Dwa węzły odniesienia złącza sprężynowego są kolokowane w punkcie interakcji (PC), który znajduje się w punkcie środkowym pomiędzy centroidami (c1 i c2) dwóch płaskich powierzchni. Ogólna formuła sprężyny wymusza rozłożenie połączenia pomiędzy węzłami referencyjnymi sprężyny a węzłami łączącymi znajdującymi się na płaskich powierzchniach.

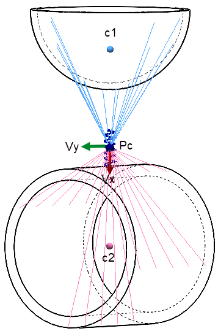

- Niepłaskie powierzchnie
Dwa węzły odniesienia złącza sprężynowego są kolokowane w punkcie interakcji (PC), który znajduje się w punkcie środkowym pomiędzy centroidami (c1 i c2) powierzchni sferycznych i cylindrycznych. Ogólna formuła sprężyny wymusza rozłożenie połączenia pomiędzy węzłami referencyjnymi sprężyny a węzłami łączącymi znajdującymi się na powierzchniach.
Dla każdego ogólnego złącza sprężynowego można zdefiniować maksymalnie sześć parametrów sztywności, lokalny układ współrzędnych oraz siłę obciążenia wstępnego na jednostkę długości.
