Stosowanie niejednorodnego nacisku w określonym kierunku do ściany

Aby zastosować niejednorodny nacisk do ściany w pewnym kierunku, należy:

  1. W drzewie badania Simulation kliknąć prawym przyciskiem myszy ikonę Obciążenia zewnętrzne , a następnie wybrać opcję Nacisk .
    Pojawi się menedżer właściwości PropertyManager Ciśnienie.
  2. W części Typ wybrać Użyj geometrii odniesienia.
  3. W polu Ściany dla nacisku wybrać ścianę, do której należy zastosować niejednorodny nacisk.
  4. W polu Ściana, krawędź, płaszczyzna, oś dla kierunku wybrać element dla kierunku.
  5. Wybrać komponent nacisku zgodnie z elementem wybranym dla kierunku:
    • W przypadku wybrania ściany lub płaszczyzny dla kierunku należy wybrać jeden z następujących komponentów: Wzdłuż płaszczyzny kierunek 1 , Wzdłuż płaszczyzny kierunek 2 lub Normalny do płaszczyzny .
    • W przypadku wybrania krawędzi dla kierunku domyślnie wybierany jest nacisk wzdłuż tej krawędzi .
    • W przypadku wybrania osi dla kierunku należy wybrać jeden z następujących komponentów: Promieniowy , Okrężny lub Osiowy .
  6. W części Wartość ciśnienia, należy wykonać następujące czynności:
    1. Wybrać jednostkę nacisku za pomocą opcji Jednostka .
    2. Za pomocą opcji Wartość nacisku wprowadzić wartość zastosowanego nacisku.
  7. Wybrać Niejednorodny rozkład.
  8. Za pomocą opcji Wybierz układ współrzędnych wybrać jeden z układów współrzędnych: kartezjański, cylindryczny lub sferyczny.

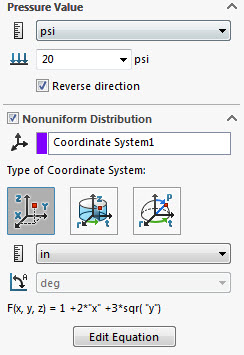

  9. Kliknąć Edytuj równanie, aby wprowadzić równanie opisujące rozkład niejednorodny. Na przykład:

    Powyższe ustawienia stosują następujący nacisk w kartezjańskim układzie współrzędnych:

    P(x,y) = 20 (1+2*X+3*sqrt (Y))

  10. Kliknąć .

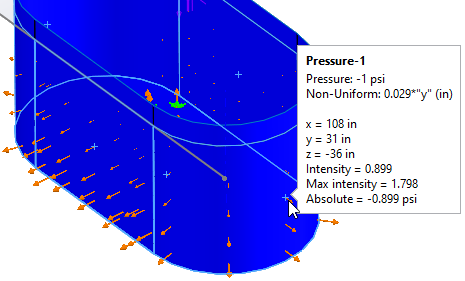

    Po zdefiniowaniu nacisku mającego niejednorodny rozkład można umieścić wskaźnik myszy na symbolu strzałki nacisku, aby wyświetlić wartość w danym miejscu.

    Aplikacja SOLIDWORKS Simulation podaje wartości nacisku tylko w miejscach, w których istnieją symbole strzałek. Oprogramowanie tworzy odpowiednią liczbę symboli strzałek w oparciu o geometrię, do której stosowany jest nacisk.



    Adnotacja zawiera następujące elementy:
    • Nacisk. Wartość nacisku, włącznie z jednostką nacisku.
    • Niejednorodny. Równanie opisujące niejednorodny rozkład nacisku, włącznie z jednostką długości.
    • x, y i z. Współrzędne X, Y i Z wybranego symbolu strzałki w odniesieniu do układu współrzędnych odniesienia.
    • Natężenie. Wartość równania definiująca niejednorodny rozkład w miejscu wybranego symbolu strzałki.
    • Maksymalne natężenie. Maksymalna wartość równania definiująca niejednorodny rozkład we wszystkich miejscach występowania symboli strzałek.
    • Absolutne. Wartość nacisku * wartość równania w miejscu wybranego symbolu strzałki
