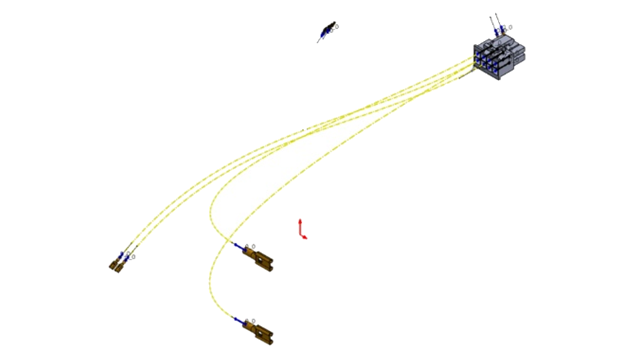

W menedżerze właściwości PropertyManager Automatyczna trasa można generować linie wytyczające podążania ścieżką trasy. Linie wytyczające identyfikują najbliższy segment szkicu, który prowadzi do odpowiadającego mu złącza końcowego i podążają tą ścieżką.
Wytyczne pomagają uprościć proces ręcznego prowadzenia wiązki przewodów.
Aby wygenerować linie wytyczające podążania ścieżką trasy, należy:
- W menedżerze właściwości PropertyManager Automatyczna trasa, w obszarze Tryb wyznaczania trasy, wybrać Linie wytyczające.
- W części Ścieżka wyznaczania trasy kliknąć Podążaj ścieżką wyznaczania trasy.
- Aby zidentyfikować szkice w obszarze graficznym, należy:
- Wybrać każdy szkic indywidualnie.
- Zaznaczyć polem zestaw, aby wybrać wiele szkiców.
- Wybrać operacje szkicu w wysuwanym drzewie operacji FeatureManager.
- Kliknąć Zastosuj, aby wyświetlić podgląd ścieżki trasy. Szkice reprezentujące ścieżkę trasy mają nazwę Routing_path i numer zamówienia, na przykład Routing_path 1.
- Kliknąć Gotowe.
