Defeature — Defeature ukończona

Aby otworzyć stronę Defeature ukończona menedżera właściwości PropertyManager Defeature:

1. Kliknąć Defeature (pasek narzędzi Narzędzia) lub Narzędzia > Defeature.
2. Dla części jednoobiektowych, części wieloobiektowych i złożeń, należy wybrać metodę Uprość geometrię lub metodę Sylwetka (złożenia lub części ) w menedżerze właściwości PropertyManager.
   W przypadku części jednoobiektowych korzystanie z metody Uprość geometrię, menedżer właściwości PropertyManager otwiera stronę Do zachowania.
3. Klikać Dalej aż do wyświetlenia strony Defeature ukończona.

Opcje wybrane w menedżerze właściwości PropertyManager są zapisywane w oryginalnym modelu. Defeature pojawi się w drzewie operacji FeatureManager. Jeżeli wybraliśmy zapisanie modelu do oddzielnego pliku, pojawi się okno dialogowe Zapisz jako.

Wyniki

Wybrać jedną z następujących opcji, aby zarządzać wynikami:

Zapisz jako nowy dokument	Zapisuje mniej szczegółową część lub złożenie w oddzielnym pliku części. Część nie ma żadnych odniesień do oryginalnej części ani złożenia. W przypadku metody Sylwetka drzewo operacji FeatureManager zawiera folder Grupa dla każdej grupy Defeature. W razie wybrania przy definiowaniu grup opcji Scal grupy po tym kroku nazwą folderu będzie Scalone. Foldery zawierają operację dla każdego obiektu wygenerowanego przez uproszczenie. W przypadku metody Uprość geometrię plik części zawiera operacje Defeatured1 . Jeżeli pozwolimy na ruch w złożeniu, model jest zapisany jako złożenie. Każda grupa zdefiniowana na stronie Ruch jest zapisana jako komponent w mniej szczegółowym złożeniu. Wybrać Połącz z oryginałem, aby połączyć model zredukowany z modelem oryginalnym. Zewnętrzne odniesienia można łączyć, odblokowywać lub przerywać przez kliknięcie modelu prawym przyciskiem myszy i wybranie Odniesienia zewnętrzne. Patrz: Blokowanie i przerywanie odniesień zewnętrznych.
Utwórz nową konfigurację	Zapisuje zredukowane operacje jako konfigurację. Wybrać opcję Uwzględnij geometrię odniesienia najwyższego poziomu, aby uwzględnić geometrię odniesienia (tylko złożenia). Aby uniknąć nieaktualnych odniesień dołączonych do komponentu, nie należy zmieniać komponentu w konfiguracji ze zredukowanymi operacjami na konfigurację rodzica ani zmieniać komponentu z konfiguracji rodzica na konfigurację ze zredukowanymi operacjami. Nieaktualne odniesienia mogą obejmować dołączone adnotacje i wymiary. Dostępne po wybraniu metody Sylwetka .

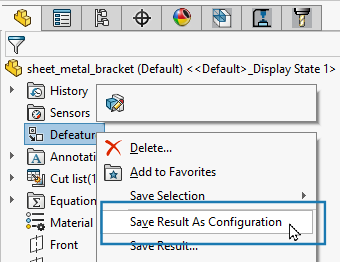

Zachowaj ustawienia do użycia w przyszłości	Zapisuje opcje Defeature w oryginalnym modelu ze wszystkimi szczegółami. Dla części: Jeśli ta opcja zostanie wybrana po utworzeniu elementu ze zredukowanymi operacjami, można nadal zapisać wyprowadzoną redukcję operacji jako konfigurację. W drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy element Defeature i wybrać polecenie Zapisz wynik jako konfigurację, aby zapisać pochodną redukcję operacji jako konfigurację.

W drzewie operacji FeatureManager można kliknąć prawym przyciskiem myszy Defeature , a następnie kliknąć opcję Edytuj operację , Zapisz wynik, Zapisz wynik z łączem lub Usuń.
