Obraz szkicu zapewnia następujące możliwości:
- Wstawianie obrazów (.bmp, .gif, .jpg, .jpeg, .tif, .tiff, .wmf, .png,.psd) na płaszczyźnie szkicu.
- Używanie obrazów jako podkładek do tworzenia szkiców dwuwymiarowych (2D).
- Konwertowanie danych rastrowych na dane wektorowe za pomocą narzędzia Autośledzenie.

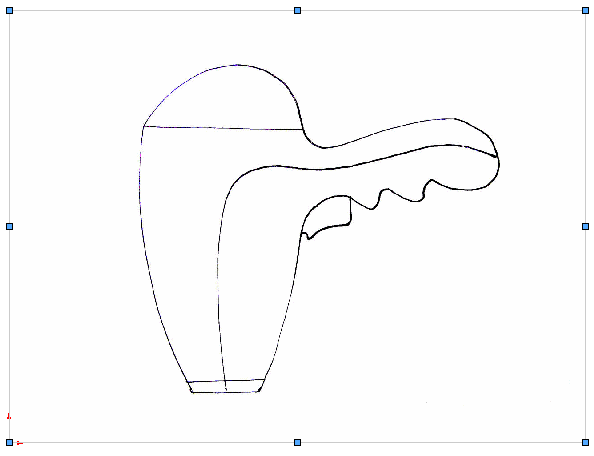

Obraz szkicu jest wstawiany swą współrzędną (0, 0) w początku układu współrzędnych szkicu:
Jeżeli wstawimy obraz szkicu pliku .tiff, rozdzielczość jest ograniczona do 4096 x 4096. Pliki, które przekraczają ten limit, są przecięte na pół aż obydwa wymiary zmieszczą się w ograniczeniu. Na przykład jeżeli wstawimy plik .tiff o wymiarach 5000 x 3000, zostanie on zredukowany do 2500 x 1500.
Opcje Obraz szkicu nie są dostępne dla szkiców tworzonych w kontekście złożenia.
Zalecenia dotyczące narzędzia Autośledzenie
Autotrace to dodatek, który pozwala na śledzenie i konwertowanie obrazów takich, jak
.jpegs czy
.bitmaps do geometrii szkicu. Dodatek ten działa najlepiej z obrazami o wysokim kontraście.
- Obraz źródłowy powinien mieć wysoka rozdzielczość, minimum 300dpi.
- Grafika liniowa powinna być rysunkiem pióro na papierze z precyzyjnymi konturami i wysokim kontrastem.
- Kolory powinny być w obrębie wybranego obszaru tak jednorodne jak jest to możliwe.
Druga strona menedżera właściwości PropertyManager Obraz w szkicu jest dostępna tylko wtedy, gdy włączono opcję Autotrace jako dodatek. Kliknąć i wybrać w oknie dialogowym opcję Autotrace.
Zgodność z narzędziem Autośledzenie
- Można używać formatów obrazu nieruchomego jak .bmp, .gif lub .jpg ale nie formatów animowanych jak pliki .gif lub .avi.
- Autotrace można zastosować do plików części lub złożeń (*.SLDPRT i *.SLDASM), ale nie do plików rysunków (*.SLDDRW).
