Menedżer właściwości PropertyManager Segmentacja siatki

W menedżerze właściwości PropertyManager Segmentacja siatki można określić opcje stosowane podczas segmentowania obiektów siatkowych BREP zaimportowanych do programu SOLIDWORKS.

Aby uzyskać dostęp do menedżera właściwości PropertyManager Segmentacja siatki, należy wykonać jedną z następujących czynności:
  • Zaimportować plik BREP siatki.
  • Przekształcić obiekt graficzny na siatkę BREP podczas importu.
  • Użyć narzędzia Konwertuj na obiekt siatkowy .
Następnie w drzewie operacji FeatureManager kliknąć prawym przyciskiem myszy obiekt siatkowy BREP lub operację Import i wykonać jedną z następujących czynności:
  • Wybrać opcję Podziel na segmenty zaimportowany obiekt siatkowy
  • Kliknąć kolejno opcje Wstaw > Siatka > Podziel na segmenty zaimportowany obiekt siatkowy

Interfejs użytkownika

Jeżeli model nie został wcześniej podzielony na segmenty, wyświetlanie obiektów siatki BREP i hybrydowych obiektów siatki nie ulega zmianie.

  • Standardowe obiekty BREP i obiekty graficzne są opcjonalnie ukryte.
  • Wybrane ściany są podświetlane przy użyciu koloru Wybrany element 1 określonego w menu Narzędzia > Opcje > Opcje systemu > Kolory > Ustawienia schematu kolorów.

Po pierwszej rundzie segmentacji modelu zastosowanie mają następujące zmiany wyświetlania:

  • Pojawia się legenda objaśniająca kolory rozpoznanych i nierozpoznanych ścian.

  • Oprogramowanie używa kolorów Rozpoznana ściana siatki i Nierozpoznana ściana siatki określonych w menu Narzędzia > Opcje > Opcje systemu > Kolory > Ustawienia schematu kolorów.

Segmentowanie

  Pomoc dynamiczna Po ustawieniu wskaźnika myszy na elemencie sterującym wyświetla podręczne etykiety narzędzi.
Kąt zagięcia Segmentuje siatkę, aby zdefiniować ściany na podstawie kąta między przyległymi zgrupowanymi krawędziami fasetek. W obszarze Opcje przeciągnąć suwak Tolerancja kąta zagięcia, aby dostosować wartość.
Segmenty planarne Tworzy segmenty planarne, grupując fasetki reprezentujące płaszczyzny.
Segmenty cylindryczne Tworzy segmenty cylindryczne, grupując fasetki reprezentujące walce.
Kształt fasetki Tworzy segmenty poprzez grupowanie przylegających fasetek w oparciu o różnicę kształtu, gdzie duże różnice standardowo wskazują granicę pomiędzy dwoma obszarami w modelu użytym do utworzenia pliku siatki.
Wybierz ściany Określa ściany, które mają zostać posegmentowane w płaszczyzny, kule, walce lub stożki.
Wybierz fasetki źródłowe Określa pewne fasetki źródłowe reprezentujące płaszczyzny, kule, walce lub stożki.
Wybierz obiekt Określa obiekt, który ma zostać posegmentowany w płaszczyzny, kule, walce lub stożki.

Opcje

Pokaż podgląd
Tolerancja kąta zagięcia Określa kąt między sąsiednimi krawędziami facetki. Jeśli kąt między sąsiednimi fasetkami przekracza tę wartość, funkcja segmentacji dodaje krawędź między fasetkami. Ta krawędź definiuje granicę między ścianami tworzonymi z fasetek po obu stronach krawędzi.
Tolerancja (Segmenty planarne i Segmenty cylindryczne) Definiuje ściany. Wyższa wartość (Gruboziarnista) wykrywa mniejszą liczbę posegmentowanych ścian, a niższa wartość (Drobnoziarnista) wykrywa większą liczbę posegmentowanych ścian.

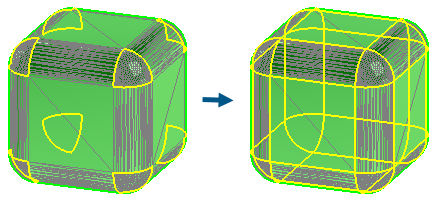

Obwód (tylko Kształt fasetki)

Niższa wartość w porównaniu z wyższą wartością

 Określa ściany w oparciu o różnicę kształtu pomiędzy przylegającymi ścianami. Wyższa wartość wykrywa większą liczbę segmentów.
