Możemy zmieniać opisy konfiguracji komponentów w drzewie operacji FeatureManager dokumentów części, złożeń i rysunków oraz w menedżerze konfiguracji ConfigurationManager części i złożeń.

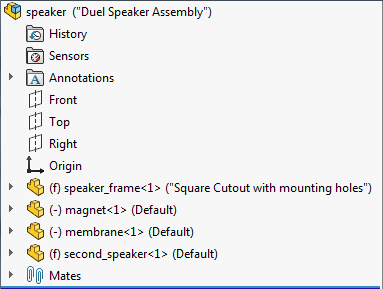

Domyślnie nazwy komponentów konfiguracji i opisy komponentów konfiguracji są takie same i nie są wyświetlane. Aby opisy konfiguracji komponentów pojawiły się w drzewie operacji FeatureManager, konieczne jest ich określenie. Opis konfiguracji komponentu zmieniamy w pliku części.
Aby pokazać opisy konfiguracji komponentów, należy:
-
Na górze drzewa operacji FeatureManager kliknąć prawym przyciskiem myszy nazwę części, złożenia lub rysunku i wybrać .
Można określić opcje wyświetlania nazw komponentów i opisów na poziomie dokumentu lub na poziomie systemu. Podczas korzystania z ustawień na poziomie systemu nie można zmieniać ustawień na poziomie dokumentu.
Aby określić opcje na poziomie systemu, kliknąć i wybrać Zastąp wyświetlanie drzewa na poziomie dokumentu. Kliknąć Nazwa i opis komponentu, aby otworzyć okno dialogowe.
Wybranie Zastąp wyświetlanie drzewa na poziomie dokumentu powoduje wyłączenie opcji w oknie dialogowym Nazwa i opis komponentu na poziomie dokumentu.
- W oknie dialogowym wybrać Opis Konfiguracji.
