Tworzenie dwóch odrębnych tolerancji położenia dla szczelin

Dla szczelin można utworzyć dwie oddzielne tolerancje położenia.

Aby utworzyć dwie oddzielne tolerancje położenia dla szczelin, należy:

  1. Kliknąć Wymiar rozmiaru (pasek narzędzi MBD Dimension) lub Narzędzia > MBD Dimension > Wymiar rozmiaru.
  2. Kliknąć krawędź długości szczeliny i kliknąć w obszarze graficznym, aby umieścić wymiar.
  3. Kliknąć .
  4. Zastosować tolerancję położenia i kształtu oraz tolerancję położenia i kliknąć w obszarze graficznym, aby umieścić tolerancję.
  5. Kliknąć .
  6. Kliknąć Wymiar rozmiaru (pasek narzędzi MBD Dimension) lub Narzędzia > MBD Dimension > Wymiar rozmiaru.
  7. Kliknąć krawędź szerokości szczeliny i kliknąć w obszarze graficznym, aby umieścić wymiar.
  8. Kliknąć .

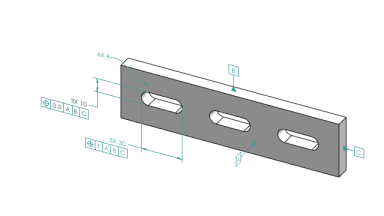

  9. Aby wybrać typ wymiaru, który ma być zastosowany do operacji, np. „6XR” na ilustracji, patrz Używanie menedżera właściwości PropertyManager Wymiar.
