Udostępnianie modeli jako typu pliku STEP242 (2025 FD01)

Po włączeniu dodatku SOLIDWORKS MBD użytkownicy 3DEXPERIENCE mogą udostępniać w 3DDrive części lub złożenia jako typ pliku STEP242. Wszystkie dostosowane właściwości skojarzone z plikami pojawią się w oknie dialogowym Udostępnij w części Właściwości niestandardowe.

Korzyści: Typ pliku STEP242 jest aktualizacją standardu neutralnego dla CAD pliku STEP i oprócz danych CAD zawiera informacje o produkcie i produkcji 3D (PMI).

Dodatek SOLIDWORKS MBD nie jest częścią żadnej roli. Potrzebna jest autonomiczna licencja, którą dodaje się podczas instalacji w oknie dialogowym Zainstaluj dodatki SOLIDWORKS.

Aby udostępnić modele w 3DDrive jako typ pliku STEP242:

  1. Kliknąć Narzędzia > Dodatki, wybrać SOLIDWORKS MBD i kliknąć OK.
  2. Otworzyć część lub złożenie i kliknąć kolejno Plik > Udostępnij.

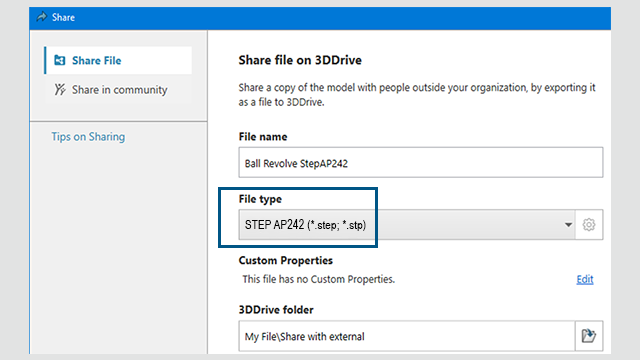

  3. Na karcie Udostępnij plik, w części Udostępnij plik na dysku 3DDrive:
    1. Podać Nazwę pliku.
    2. W części Typ pliku wybrać STEP242 AP242 (*.STEP;*.STP).
    3. Opcjonalne: Aby wybrać spośród dostępnych dostosowanych właściwości w modelu, w sekcji Dostosowane właściwości kliknąć Edytuj.

      W PropertyManager Opublikuj w STEP242 na dysku 3DDrive należy określić właściwości dostosowane do wyeksportowania i kliknąć .

      Zostanie wyświetlone okno dialogowe Udostępnij zewnętrznym podmiotom. Przejść do kroku czwartego.

    4. Kliknąć przycisk Prześlij.

      Zostanie wyświetlone okno dialogowe Udostępnij zewnętrznym podmiotom.

  4. Skonfigurować opcje udostępniania i kliknąć Udostępnij.

    System powiadamia o przesłaniu pliku do 3DDrive.

    Aby uzyskać więcej informacji, zobacz Udostępnianie plików na dysku 3DDrive.
