Można dodawać precyzyjne informacje o dopasowaniu do wymiarów na rysunkach. Usprawnia to proces projektowania poprzez automatyczne pobieranie wartości dopasowania otworu i wałka. Pobiera wartości z tabeli danych na podstawie wybranego wymiaru nominalnego.
Poprzez bezpośrednie uwzględnienie danych dopasowania w wymiarach można zapewnić, że wiązane części osiągną wymagany stopień luźności lub ciasności, będą zgodne ze standardami branżowymi i poprawi się dokładność montażu. Dodanie wartości dopasowania do wymiarów przynosi następujące korzyści:
- Zmniejsza liczbę ręcznych obliczeń i błędów poprzez automatyczne pobieranie wartości dopasowania otworu i wałka z tabeli danych.
- Pozwala określić precyzję dopasowania.
- Zapewnia zgodność z klasami dopasowania i reprezentacjami obowiązującymi w branży w celu zapewnienia zgodności produkcji.
- Zapewnia łatwy dostęp do opcji Dopasuj poprzez kartę wstążki kontekstowej Zaawansowane wymiarowanie i Paletę właściwości.

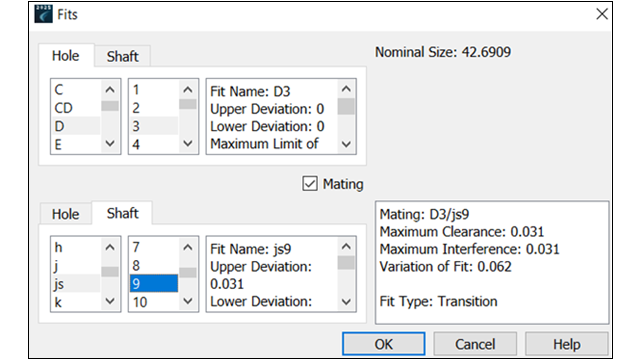

- Pozwala na porównanie dopasowania wałka i otworu, wybranie odpowiednich adnotacji i wyświetlenie wartości w oknie dialogowym Dopasowanie.
