Linie konstrukcyjne (2025 SP3)

Można użyć polecenia AM_CONSTLINES, aby zapewnić kompleksowe rozwiązanie do tworzenia linii konstrukcyjnych na rysunkach.

Linie konstrukcyjne to linie pomocnicze ułatwiające wyrównywanie, pozycjonowanie i rozmieszczanie obiektów podczas procesu projektowania. Upraszcza to skomplikowane zadania projektowe, zwiększa dokładność i wydajność przepływu pracy. Oferuje wiele typów linii konstrukcyjnych, w tym promienie, linie xlines i linie kołowe.

Linie konstrukcyjne pozwalają:
  • Tworzyć linie rozciągające się do nieskończoności w jednym lub obu kierunkach lub kołowe linie konstrukcyjne w celu odniesienia do zakrzywionych geometrii.
  • Przyciągać do punktów kluczowych (np. przecięć lub punktów środkowych), aby zapewnić dokładne rozmieszczenie obiektów.
  • Automatyczne umieszczać linie konstrukcyjne na dedykowanej warstwie (AM_CL), którą można dostosować, zablokować i zamrozić w celu lepszego zarządzania.
  • Zmniejszyć liczbę ręcznych obliczeń i korekt rysunków, zapewniając zaawansowane konfiguracje, takie jak przecięcia, linie prostopadłe i koncentryczne okręgi.

Polecenia używane z liniami konstrukcyjnymi to:

Polecenie Opis

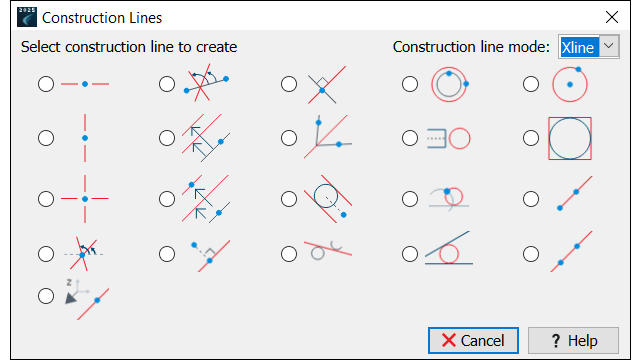

AM_CONSTLINES Pozwala wybrać typ linii konstrukcyjnej.
AM_CONSTSWI Włącza lub wyłącza tryb promieni.
AM_CONSTSWI_XLINE Wyłącza tryb promieni.

Linie konstrukcyjne rozciągają się do nieskończoności w obu kierunkach.
AM_CONSTSWI_RAY Włącza tryb promieni.

Linie konstrukcyjne rozciągają się do nieskończoności tylko w jednym kierunku.
AM_ERASECL Usuwa wybrane linie konstrukcyjne.
AM_ERASEALLCL Usuwa wszystkie linie konstrukcyjne.
AM_CLINEL Blokuje lub odblokowuje warstwę linii konstrukcyjnej.
AM_CLINEO Zamraża lub odblokowuje warstwy linii konstrukcyjnej.
AM_CONSTHOR Tworzy poziomą linię konstrukcyjną.
AM_CONSTHW Tworzy linię konstrukcyjną przechodzącą przez punkt, określając kąt względem widocznej linii.
AM_CONSTLOT Tworzy linię konstrukcyjną prostopadłą do określonej linii.
AM_CONSTCC Tworzy kołową linię konstrukcyjną koncentryczną względem wybranego okręgu lub łuku.
AM_CONST_CIRCLE Tworzy kołową linię konstrukcyjną.
AM_CONSTVER Tworzy pionową linię konstrukcyjną.
AM_CONSTPAR Tworzy linię konstrukcyjną równoległą do istniejącej linii w określonej odległości od wybranej linii.
AM_CONSTHM Tworzy linię konstrukcyjną, która przecina kąt.
AM_CONSTCCREA Tworzy kołową linię konstrukcyjną, aby odwzorować widok z góry wałka lub otworu.
AM_CONSTCIRCLI Tworzy prostokątną linię konstrukcyjną wokół okręgu.
AM_CONSTCRS Tworzy skrzyżowanie linii konstrukcyjnych.
AM_CONSTPAR2 Tworzy linię konstrukcyjną równoległą do istniejącej linii i przecina odległość pomiędzy wybraną linią a określonym punktem.
AM_CONSTTAN Tworzy dwie równoległe linie konstrukcyjne styczne do określonego okręgu.
AM_CONSTC2 Tworzy kołową linię konstrukcyjną, która używa określonej linii jako stycznej.
AM_CONSTXRAY Tworzy linie konstrukcyjne rozpoczynające się od jednego punktu i rozciągające się do nieskończoności w jednym kierunku.
AM_CONSTHB Tworzy linię konstrukcyjną, określając dwa punkty lub punkt i kąt.
AM_CONSTLOT2 Tworzy linię konstrukcyjną przechodzącą przez określony punkt, który jest prostopadły do kierunku.
AM_CONSTTC Tworzy linie konstrukcyjne, które są styczne do dwóch określonych okręgów.
AM_CONSTK Tworzy linię konstrukcyjną styczną do dwóch określonych linii lub okręgów.
AM_CONSTXLINE Tworzy linię konstrukcyjną przez punkt, która rozciąga się do nieskończoności w obu kierunkach.
AM_CONSTZ Tworzy linię konstrukcyjną w kierunku Z.
