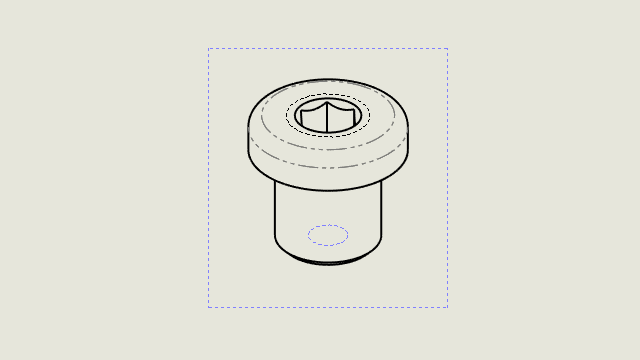

Wstawianie i przeglądanie oznaczeń gwintu w rysunkach złożeń

Można wstawiać i przeglądać oznaczenia gwintu w rysunkach złożeń.

To udoskonalenie zostało po raz pierwszy uwzględnione w oprogramowaniu SOLIDWORKS 2024 SP2, ale nie zostało w tym czasie w pełni udokumentowane. Uwzględniamy ją tutaj, aby promować pełną świadomość klientów na temat udoskonalenia.
Zalety: Mamy większą kontrolę nad tym, czy chcemy wstawić i przeglądać oznaczenia gwintu w rysunkach złożeń.

Poprzednio, kiedy wstawiano oznaczenia gwintu do złożeń, nie były one automatycznie umieszczane na rysunkach. Aby zobaczyć oznaczenia gwintu, konieczne było kliknięcie Wstaw > Element modelu > Oznaczenie gwintu .

Aby wstawić oznaczenia gwintu w rysunkach złożeń, należy:
  1. Kliknąć Narzędzia > Opcje > Właściwości dokumentu > Opisywanie szczegółów.
  2. W części Wstaw automatycznie przy tworzeniu widoku wybrać Oznaczenia gwintu - złożenie (może mieć wpływ na wydajność) i kliknąć OK.
Aby zaimportować oznaczenia gwintu w rysunkach złożeń:
  1. W menedżerze właściwości PropertyManager Widoku rysunku, w części Opcje importu, wybrać Importuj adnotacje i Oznaczenia gwintu.
  2. Kliknąć .
