Wstawianie tabel rodziny do rysunków (2025 SP1)

Można użyć polecenia Tabela rodziny, aby wstawić dane konfiguracji do rysunków.

Parametry tabeli można określić w menu Narzędzia > Opcje > Właściwości dokumentu > Tabele > Rodzina . Lokalizację szablonu tabel rodziny można określić w menu Narzędzia > Opcje > Opcje systemu > Lokalizacje plików > Pokaż foldery dla > Szablony tabeli rodziny .

Jeżeli klikniemy dwukrotnie komórkę tabeli rodziny, aby ją edytować, oprogramowanie wyświetli monit o zachowanie łącza i dziedziczenie przez model zewnętrzny zmian lub przerwanie łącza w celu zastąpienia wartości. Przerwane łącze można przywrócić, usuwając zaznaczenie komórki.

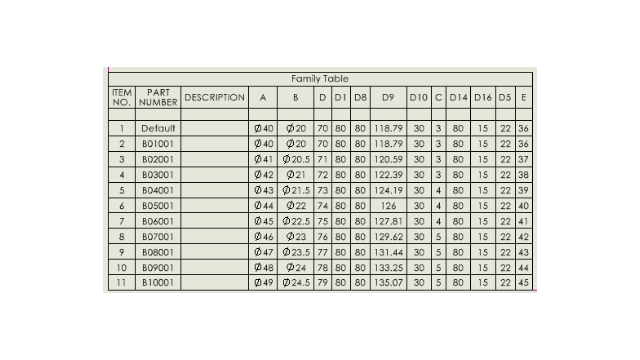

Zalety: Dane konfiguracyjne można szybko wstawiać do rysunków bez konieczności stosowania jakichkolwiek rozwiązań. Tabele rodziny wyświetlają odmiany w konfiguracjach części i złożeń lub dostosowane właściwości w tabeli w rysunkach SOLIDWORKS.

Aby wstawić tabele rodziny w rysunkach, należy:

  1. W rysunku SOLIDWORKS kliknąć Wstaw > Tabele > Tabela rodziny .
  2. W menedżerze właściwości PropertyManager:
    1. Wybrać plik, z którego ma zostać utworzona tabela rodziny, a następnie kliknąć Dalej .
    2. Określić opcje, aby zdefiniować tabelę rodziny.
    3. Kliknąć .
  3. Kliknąć w rysunku, aby umieścić tabelę.

    W menu kolumny wymiaru lub w oknie dialogowym dla tabel rodziny wskazać Nazwa wymiaru dla nazwy kolumny. Nazwa jest specyficzna dla rysunku. Zmiany nazwy kolumny mają zastosowanie do wszystkich tabel rodziny w rysunku odnoszących się do tego samego wymiaru sterującego.

  4. Opcjonalnie: Jeżeli użytkownik kliknie Wstaw > elementy modelu i wstawi elementy do rysunku, pojawi się powiadomienie Nazwa wymiaru tabeli rodziny. Kliknąć Ustaw wyświetlanie wymiarów, aby wyświetlić wstawione elementy, używając nazw wymiarów z tabeli rodziny.

    Aby przełączyć wyświetlanie wstawionych elementów w rysunku, można również wybrać elementy do otwarcia menedżera wymiarów PropertyManager. Na karcie Wartość w części Nazwa wymiaru tabeli rodziny wybrać Wyświetlaj jako nazwę w tabeli rodziny, aby wyświetlić elementy, używając nazw z tabeli. Usunąć zaznaczenie opcji, aby wyświetlić elementy przy użyciu ich wartości.
