Tworzenie kwadratów za pomocą narzędzi Prostokąta (2025 SP2)

Podczas używania narzędzi prostokąta można tworzyć kwadraty, naciskając klawisz Shift podczas szkicowania.

Aby utworzyć kwadraty za pomocą narzędzi prostokąta
  1. Otworzyć część lub złożenie.
  2. W drzewie operacji FeatureManager wybrać płaszczyznę.
  3. Kliknąć Szkic (pasek narzędzi Szkic).

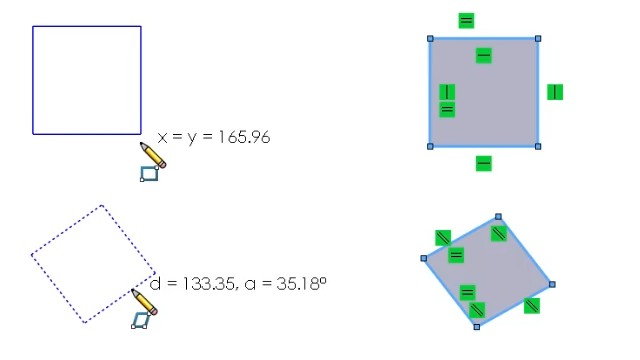

  4. Tworzenie prostokąta z narożnika:
    1. Na karcie Szkic menedżera poleceń CommandManager kliknąć Prostokąt z narożnika .
    2. Na szkicu kliknąć, aby umieścić pierwszy narożnik.
    3. Nacisnąć klawisz Shift, a następnie przeciągnąć i kliknąć, aby utworzyć kwadrat.

    Sąsiednie boki kwadratu są równe.

  5. Tworzenie równoległoboku:
    1. Kliknąć Równoległobok .
    2. Kliknąć, aby umieścić pierwszy narożnik.
    3. Nacisnąć klawisz Shift, a następnie przeciągnąć, obrócić i kliknąć, aby określić długość i kąt pierwszej krawędzi.
    4. Kontynuować naciskanie klawisza Shift, a następnie przeciągnąć i kliknąć, aby określić kąt pozostałych trzech krawędzi.
  6. Tworzenie prostokąta z 3-punktowego narożnika i wprowadzanie wartości:
    1. Kliknąć Opcje > Opcje systemu > Szkic i wybrać Włącz regulację numeryczną na ekranie przy tworzeniu elementu.
    2. W szkicu kliknąć Prostokąt Prostokąt z 3-punktowego narożnika .
    3. Kliknąć, aby umieścić pierwszy narożnik i przeciągnąć kursor.
    4. Wprowadzić wartość rozmiaru kwadratu i nacisnąć klawisz Enter.
    5. Nacisnąć klawisz Shift, przeciągnąć kursor i kliknąć, aby utworzyć kwadrat.
