Czym jest formowanie wtryskowe tworzyw sztucznych?

Formowanie wtryskowe tworzyw sztucznych jest najpopularniejszą metodą produkcji części plastikowych, ponieważ zwykle realizuje projekt części końcowej w jednym kroku, bez dodatkowych czynności, takich jak przycinanie lub wykańczanie.

W procesie formowania wtryskowego tworzyw sztucznych maszyna wtryskuje roztopiony polimer pod wysokim ciśnieniem do formy z gniazdem zgodnie z projektem części Polimer przepływa z wtryskarki do gniazda przez układ wlewu. Po napełnieniu gniazd maszyna kontynuuje pakowanie stopionego tworzywa sztucznego, które krzepnie po schłodzeniu. Na koniec maszyna wyrzuca część bryłową.

Czas cyklu wymagany do wytworzenia pojedynczej części zwykle liczy się w sekundach lub maksymalnie w minutach. Krótki czas cyklu pozwala uzyskać dużą produkcję.

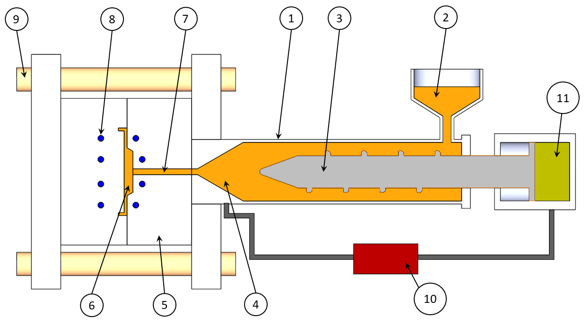

Poniższy schemat przedstawia typową wtryskarkę.



Komponenty wtryskarki Funkcja
1 Moduł wtrysku Odbiera granulki tworzywa sztucznego w zbiorniku zasypowym (2) i przenosi je podgrzewanego cylindra z ślimakiem obrotowym i nawrotnym (3) oraz dyszą (4).
2 Zbiornik zasypowy Przechowuje i dozuje granulki tworzywa sztucznego do procesu formowania wtryskowego.
3 Śrubowe Transportuje granulki tworzywa sztucznego przez cylinder, podgrzewając je w celu uzyskania jednorodnego stopionego materiału. Proces ten nazywany jest uplastycznieniem.
4 Końcówka wylotowa Gdy moduł wtrysku (1) wytwarza odpowiednią ilość stopionego tworzywa sztucznego, ruch posuwisto-zwrotny ślimaka (3) wtryskuje stopione tworzywo sztuczne przez dyszę do modułu wtrysku (5).
5 Moduł formy Utrzymuje gniazdo (6) w płytach formy, z układem kanałów wlewowych (7), kanałów chłodzących (8), kołków wyrzutnika oraz płyt ruchomych i nieruchomych (granice zewnętrzne).
6 Gniazdo Gniazdo części jest wypełniane stopionym polimerem, który stygnie, tworząc część wyprodukowaną w wyniku wtrysku.
7 Układ wlewu Stanowi ścieżkę przepływu stopionego polimeru do gniazda. Układ wlewu składa się z kanałów wlewowych, wlewów i przewężek.
8 Kanały chłodzące Kanały chłodzące usuwają ciepło z formy. Pojedyncze kanały chłodzące są zwykle połączone szeregowo z jednym wlotem i jednym wylotem. W układzie chłodzenia można stosować wodę lub inne chłodziwa, takie jak glikol etylenowy.
9 Moduł zaciskowy Wykorzystuje napęd silnika i cięgna do otwierania i zamykania formy oraz zapobiega jej otwieraniu podczas procesu wtrysku.
10 Moduł kontroli Monitoruje i kontroluje parametry procesu, takie jak temperatura, ciśnienie, położenie ślimaka i prędkość.
11 Moduł hydrauliczny Reguluje i utrzymuje właściwe ciśnienie hydrauliczne, aby kontrolować ciśnienie mechaniczne.
