Vistas 3D

O eDrawings oferece suporte a vistas 3D em peças (.eprt) e montagens (.easm).

Quando você publica um modelo do SOLIDWORKS com vistas 3D no eDrawings, o texto permanece na mesma escala. No SOLIDWORKS, desmarque Sempre exibir texto com o mesmo tamanho na caixa de diálogo Propriedades da anotação e defina a Escala de texto para as vistas 3D. Todas as vistas 3D no arquivo do eDrawings mantêm a mesma escala de texto do arquivo do SOLIDWORKS.

Para acessar Vistas 3D:

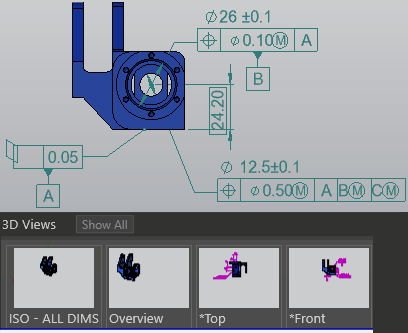

  1. Clique em Vistas 3D .
  2. No painel de Vistas 3D, execute um destes procedimentos:
    • Selecione uma vista.
    • Clique em Exibir tudo para exibir todas as Vistas 3D associadas ao modelo. Caso contrário, somente as vistas 3D associadas à configuração ativa serão exibidas. A funcionalidade Exibir todas está disponível para os modelos salvos no SOLIDWORKS 2018 e posterior.
