Ocultar e exibir planos

É possível ativar e desativar a exibição de planos.

Para alternar a exibição de planos:

Clique em Exibir > Ocultar/Exibir > Planos.

Ocultar e exibir planos individuais

Para ocultar ou exibir planos individuais:

  1. Clique com o botão direito do mouse no plano na área de gráficos ou na árvore de projeto do FeatureManager.
  2. Selecione Ocultar ou Exibir.
    Planos individuais sempre são realçadas quando selecionados, mesmo quando estão ocultos.
    Quando você seleciona vários corpos, planos ou esboços que tenham uma combinação de estados exibidos e ocultos na Árvore de projeto do FeatureManager, a barra de ferramentas mostra as ferramentas Ocultar e Exibir .

Ocultar e exibir planos primários

Você pode alternar a visibilidade dos planos primários (Frontal, Superior, Direito) na área de gráficos.

Planos primários são exibidos quando você inicia o primeiro esboço em um modelo. Depois que você seleciona o plano para o esboço, os planos são ocultos a menos que você selecione um plano na árvore de projeto do FeatureManager.

Para ver todos os três planos na área de gráficos:

  1. Ative Exibir planos com uma das seguintes ações:
    • Clique em Exibir > Ocultar/Mostrar > Planos.
    • Na barra de ferramentas de Visualização imediata, clique em Ocultar/exibir itens /> > Exibir planos.
  2. Clique em Visualizar > Ocultar/Exibir > Planos primários.

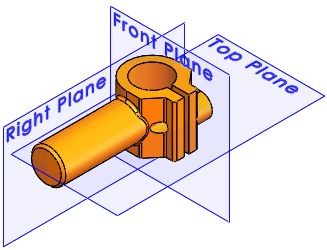

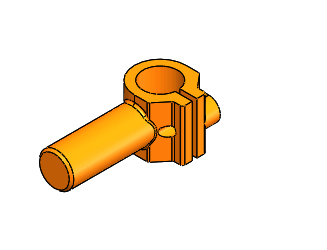

Planos primários ocultos Planos primários exibidos
Com o uso da caixa de diálogo Personalizar, você pode adicionar Ocultar/exibir planos primários ao CommandManager, uma barra de ferramentas, ou um atalho de teclado.
