Quando você inicia um novo desenho no SOLIDWORKS, seleciona um template com um tamanho de papel especificado e um formato de folha de desenho.
O formato pode ser padrão, personalizado ou sem formato(especificando somente o tamanho). Quando você define um bloco de título, pode especificar quais campos do template são editáveis e as áreas de onde é possível clicar para inserir dados de bloco de título. Também é possível gerar um bloco de título em peças e montagens.
Você pode usar blocos de título CAD 2D legados. Ao iniciar um novo desenho ou adicionar uma folha de desenho, desmarque Exibir formato da folha na caixa de diálogo Formato/tamanho da folha e, em seguida, importe um bloco CAD 2D.
Formatos padrão contém blocos de título. O SOLIDWORKS permite editar o formato da folha. (Também é possível salvar formatos de folha para uso em desenhos futuros.) Você pode adicionar, mover, formatar e excluir linhas e textos.
É possível vincular os dados das notas às propriedades do documento, como nome do arquivo, número da folha, data, etc., ou personalizar as propriedades que você definir.
O bloco de título em um formato de folha em paisagem predeterminado contém as seguintes linhas e textos:

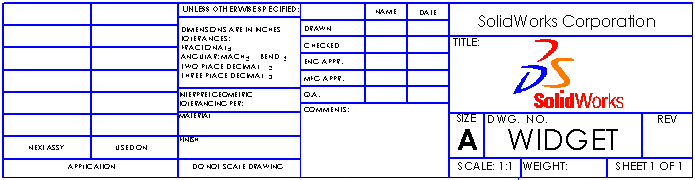

Neste exemplo de edição do formato da folha, uma nota com o nome da companhia é adicionada, a nota com o nome do desenho é editada, as linhas são espessadas e um gráfico é adicionado.
