Opções de plotagem de vetor do PropertyManager

O PropertyManager de Opções de plotagem de vetor permite controlar a aparência dos símbolos vetoriais em uma plotagem de vetor de forma dinâmica.

Opções

Tamanho Controla o tamanho dos vetores na plotagem. Use as setas ou arraste o controle deslizante para alterar o tamanho dos vetores.
Densidade Controla a densidade dos vetores da plotagem.
  Somente superfície Se marcada, exibe somente os vetores das superfícies de modelo.
  Corresponder gráfico de cores Usa o mesmo mapa de cores da plotagem nos vetores.
  Única cor Designa uma cor selecionada pelo usuário para todos os vetores da plotagem. Para alterar a cor dos vetores, clique em Editar cor.

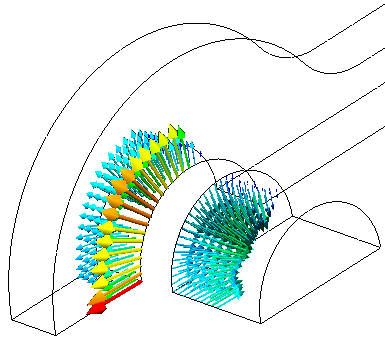

A seguir, temos uma ilustração das opções de plotagem de vetor:
Plotagem de demarcação de deslocamento resultante Plotagem de vetor de deslocamento resultante (opções predeterminadas de vetor)
Plotagem de vetor de deslocamento resultante, com vetor maior Plotagem de vetor de deslocamento resultante, com maior densidade de vetores

Personalizar plotagens de vetor

Para ajustar as plotagens de vetor:

  1. Após a execução do estudo, crie uma plotagem de vetor da quantidade desejada.
  2. Clique com o botão direito do mouse no ícone de plotagem e selecione Opções de plotagem de vetor.
    O PropertyManager de Opções de plotagem de vetor é exibido.
  3. Use as setas de rotação Tamanho para mudar o tamanho das setas do vetor.
  4. Use as setas de rotação Densidade para mudar a densidade dos vetores da plotagem.
  5. Se quiser, marque Apenas superfície para fazer plotagem dos vetores somente nos limites do modelo.
  6. Selecione Usar cores do gráfico para usar o mesmo mapa de cores usado na plotagem ou Uma só cor para usar uma única cor para a plotagem de vetor.
  7. Clique em .
