Você pode simplificar montagens complexas de várias maneiras enquanto busca resultados do Simulation, se aplicável. Quando os recursos computacionais não permitirem a execução da simulação no modelo exato, você pode considerar as seguintes opções de simplificação ao trabalhar com montagens ou multicorpos.
Tenha em mente que os resultados mais precisos são obtidos com a inclusão de todos os corpos na montagem e usando um tamanho de malha ideal. Simplifique as montagens somente se estiver confiante que essa simplificação não altera de forma significativa o problema que você está tentando resolver.
Excluir peças da simulação
Use esta opção quando tiver interesse apenas nos resultados de uma parte da montagem e você puder estimar o efeito das peças excluídas, aplicando os recursos apropriados nas peças da montagem incluídas na simulação.
Você pode excluir de um estudo do Simulation peças únicas listadas na pasta Peças ou um grupo de peças (ou corpos) que você pode salvar em uma subpasta na pasta Peças. Clique com o botão direito do mouse no ícone da peça ou na subpasta que inclui o grupo de peças que você deseja excluir da simulação e selecione Excluir da análise. Selecione a opção Excluir outros da análise para manter na simulação apenas os materiais selecionados e excluir todas as outras peças do seu modelo.

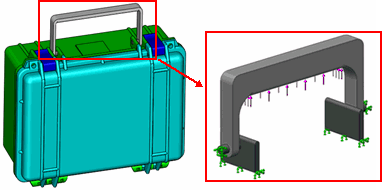

Por exemplo, considere o caso ilustrado abaixo, em que você exerce uma força para segurar a valise. Se nenhuma outra força externa é aplicada à valise, você pode modelar somente a alça, como mostrado. O objetivo de um estudo como esse pode ser determinar o material e as dimensões ótimos para a alça da valise, de maneira que ela não falhe.
Se você está interessado nos resultados do corpo da valise, em vez da alça, pode remover a alça e aplicar as cargas ou restrições na impressão da alça no corpo da valise. Uma impressão é a área de contato comum que um corpo compartilha com outro.
Em geral, é melhor excluir os corpos que estão mais distantes do componente em que você está interessado do que os que estão mais próximos. É recomendado incluir os corpos que estão próximos de corpos importantes, a menos que você tenha certeza de que pode aplicar o efeito apropriado.
Modelar componentes como cargas, restrições e massas remotas
Você pode substituir os corpos em que não está interessado tratando-os como restrições, massas e cargas remotas.
Para determinados modelos, pode ser difícil substituir um corpo usando cargas, restrições ou massas remotas. Como exemplo, na figura abaixo, mesmo que você não tenha interesse nos resultados do corpo 2, você não o substitui.
Você pode excluir ou substituir um corpo por seu efeito se as seguintes condições forem atendidas:
- O corpo em si não interessa.
- seu efeito no restante do modelo pode ser modelado corretamente.
Tratar os componentes como corpos rígidos
Quando desejar incluir as interações de contato entre as peças, mas quiser economizar tempo de análise, é possível tratar certos componentes da montagem como rígidos. Você pode tratar um corpo como rígido quando ele é muito mais rígido que seus componentes ao redor ou quando o corpo está longe da região de interesse e a montagem é grande. Tratar componentes como corpos rígidos leva a uma melhor aproximação nos resultados do que excluí-los. Para obter mais detalhes, consulte Tratar um corpo como rígido. O programa gera a malha do limite externo de um corpo rígido com elementos de casca para reduzir o tempo de simulação.
Usar conectores
Usando conectores para modelar molas, pinos, parafusos, rolamentos, soldas por pontos, soldas de aresta, articulações e conexões rígidas, você pode reduzir o número de elementos da malha e poupar o tempo de análise. Por exemplo, você pode modelar os amortecedores em uma suspensão de automóvel usando conectores de mola em vez de modelar a geometria real. Para obter detalhes, consulte Conectores.
Usar geometrias de superfície, corpos de chapa metálica e componentes estruturais para modelar a montagem
A malha de geometrias de superfície e corpos de chapa metálica é gerada com elementos de casca, e a de componentes com elementos de viga unidimensionais. Para obter mais detalhes, consulte Tipos de malha. Use-os em montagens sempre que possível para poupar tempo de análise reduzindo os graus de liberdade. Por exemplo, você pode considerar usar corpos de chapa metálica ou geometrias de superfície para substituir corpos sólidos finos. Para obter detalhes, consulte Modelagem de casca.
Simplificar modelo para geração de malha
Você pode simplificar a montagem para a geração da malha. Na árvore de estudos do Simulation, clique com o botão direito em Malha e selecione Simplificar modelo para geração de malha. O utilitário Simplificar determina um cálculo interno de volumes insignificantes com base no tamanho do modelo. Os recursos com suporte são listados no painel de tarefas. Você pode suprimi-los e executar a análise na montagem simplificada.
A simplificação excessiva de um modelo pode gerar resultados errôneos devidos a uma alteração significativa dos valores de tensão. Você não deve suprimir recursos que geral tensões altas em corpos importantes.
Melhorar soluções aproximadas usando uma malha grossa
Você pode, inicialmente, gerar a malha da montagem com uma Densidade de malha grossa, executar o estudo e obter resultados aproximados. Como próximo passo, defina outro estudo de simulação e inclua somente os componentes em que está interessado. Numa segunda etapa, identifique as forças de contato que se desenvolvem nos limites externos do modelo menor no estudo inicial e aplique-as ao estudo definido com a malha mais fina.
