Solda de filete
|
Uma solda triangular que une duas peças de metal em um ângulo reto. Todas as soldas de filete definidas no PropertyManager de Solda de aresta têm uma configuração de 45°.
|
|
Solda de ranhura
|
Uma solda aplicada em uma abertura ou ranhura pré-formada entre duas peças de metal. As soldas de ranhura definidas no PropertyManager de Solda de aresta podem representar todos os tipos de solda de aresta-aresta (condições de A topo quadrado, V, J e U).
|
|

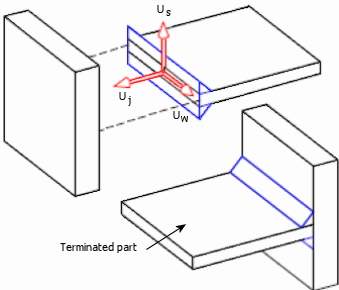

Sistema de coordenadas de junta de solda local
|
Os resultados da solda de aresta são calculados para todos os nós da malha na aresta de interseção da peça terminada. Os resultados são calculados em relação a um sistema de coordenadas local estabelecido em cada nó, como mostrado na figura.
- Normal de superfície, Us: O eixo é normal à superfície superior da casca da peça terminada.
- Normal à junta da solda, Uj: O eixo é normal à aresta de casca de interseção da peça terminada e orientado para longe da peça.
- Eixo da solda, Uw: O eixo se estende paralelamente à direção da junção da solda. Sua direção é definida por Uw = Us x Uj.
|
|
Tamanho de solda
|
A dimensão da penetração da junta de uma solda de ranhura (s). A distância da raiz até a ponteira de uma solda de filete (perna de solda).
|
|
Garganta de solda
|
Distância mínima da raiz até a face da solda (t).

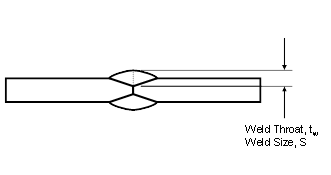

| Representação de solda de ranhura |
Representação de solda de filete |
 |
 |
|
|

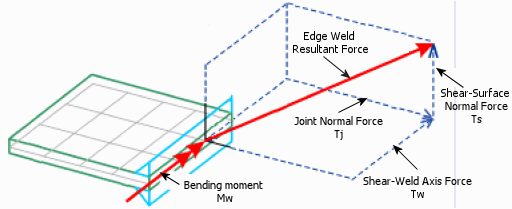

Força normal da junta
|
Componente da força da solda (Tj) que atua na direção normal à aresta de interseção da casca da peça terminada, ao longo do eixo normal da junta da solda, Uj. Unidades apresentadas em comprimento de soldas de força/unidade.
|
|
Força de eixo cisalhamento-solda
|
Componente da força de solda (Tw) que atua paralelo à costura da solda, ao longo do eixo de solda local, Uw. Unidades apresentadas em comprimento de soldas de força/unidade.
|
|
Força normal de cisalhamento-superfície
|
Componente da força de solda (Ts) que atua ao longo do eixo normal à superfície local, Us. Unidades apresentadas em comprimento de soldas de força/unidade.
|
|
Momento de curvatura
|
Momento (Mw) que atua em torno do eixo de solda local, Uw. Unidades apresentadas em momentos/comprimento de soldas de unidade.
|
