Para criar um arquivo do Excel de-para manualmente, lembre-se do seguinte:
- O arquivo deve conter os Campos da Lista de-para necessários.
- Os dados precisam começar na coluna A, mas não precisam começar na primeira linha.
-
Nome do fio precisa ser o primeiro campo e precisa estar na coluna A. A ordem dos campos restantes não é importante, exceto como indicado abaixo:
-
Os dois campos Número da peça podem ter o mesmo nome na planilha do Excel. Neste caso, eles precisam estar, respectivamente, depois dos campos Da referência e Para referência.
- Os campos Do pino e Para pino podem ter o mesmo nome na planilha do Excel. Neste caso, eles precisam estar, respectivamente, depois dos campos Da referência e Para referência.
- Você pode usar diferentes cabeçalhos para os campos no arquivo do Excel e fazer a referência cruzada destes nomes com os campos de definição de cabeçalho quando importar o arquivo do Excel.
- Se você importar somente dados de conexão (sem dados de componente), pode omitir os campos Número da peça.
- Se importar somente dados de componente (sem dados de conexão), pode omitir os campos de referência (Da referência e Para referência) e um campo Número da peça.
Exemplo

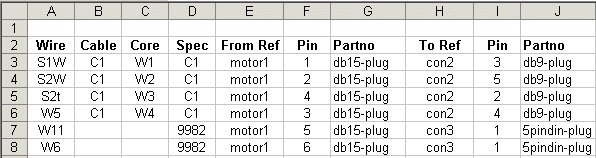

Este é um exemplo de um arquivo do Excel para uma montagem de cabo contendo dois fios, denominados W11 e W6, e um cabo, C1 com quatro núcleos denominados S1W, S2W, S2t e W5. O cabo e dois fios começam em um conector (motor1, número de peça db15-plug). Os quatro núcleos de cabo estão conectados a um segundo conector (con2, número de peça db9-plug). Os dois fios individuais estão conectados a um terceiro conector (con3, número de peça 5pindin-plug).
