Recomendação: Use componentes com um só PontoC em vez de vários. Os conectores com um só PontoC tornam a geração da rota mais fácil, pois não há necessidade de fios entre o chicote e cada pino conector. A fiação adicional necessária para conectores com múltiplos PontosC tornam aumentam a complexidade da montagem e afetam o desempenho. Use conectores com múltiplos PontosC somente quando os com um único PontoC não funcionarem.

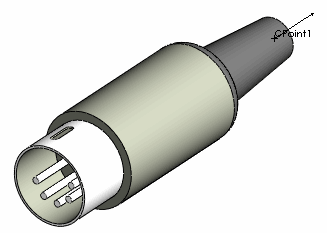

Recomendação: Para conectores com um só PontoC, coloque-o onde os fios ou cabos começam ou terminam o conector, por exemplo, na extremidade de um dispositivo de liberação de tensão. O ponto pode também ser deslocado da parte posterior do conector.

Os PontosC têm o atributo Comprimento do fio interno adicional no seu PropertyManager. Defina o valor de comprimento de forma que o fio seja longo o suficiente para conectar o PontoC ao pino mais distante.
Se usar conectores com múltiplos PontosC, adiciona um para cada pino e use Id do pino esquemático do PontoC para indicar o pino representado por cada PontoC. A ferramenta Rota automática pode ser usada para facilitar o roteamento dos fios até cada pino.
Recomendação: Adicione uma referência de componente a cada conector. Quando o projeto contém vários conectores semelhantes, pode ser útil dar a cada instância individual um nome descritivo. Clique com o botão direito no conector, selecione Propriedades do componente e insira um nome exclusivo em Referência de componente na caixa de diálogo Propriedades do componente. Essas referências são adicionadas automaticamente quando você cria uma rota usando uma lista De-Para.
