Anotando uma inclinação em um desenho

Você pode anotar inclinações nos desenhos de tubo rígido, adicionando Inclinação como uma propriedade personalizada à Lista de Materiais.

Para anotar inclinações nos desenhos:

  1. Em um desenho de tubo rígido, clique com o botão direito na Lista de Materiais e selecione Inserir > Coluna.
  2. Na caixa de diálogo Tipo de coluna, selecione Inclinação para Nome da propriedade.

    Uma coluna para Inclinação é adicionada à BOM. Os segmentos de tubo rígido contendo inclinações são listados na BOM.

    Se estiver usando um template de BOM personalizado, você precisará adicionar Inclinação como uma propriedade personalizada. Consulte a Ajuda do SOLIDWORKS: Lista de materiais - Propriedades personalizadas.
  3. Clique com o botão direito do mouse na linha de centro do tubo inclinado e selecione Anotações > Inclinação do tubo.
  4. Clique com o botão da esquerda em Inclinação do tubo rígido e selecione uma das seguintes anotações de ângulo de inclinação:
    • Para cima...
    • Para baixo...
    • Para baixo invertido...
    • Para cima invertido...

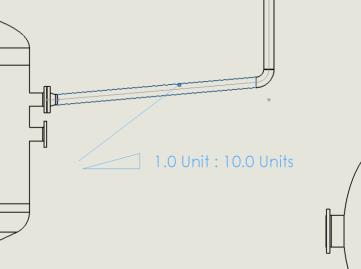

O desenho de tubo rígido exibe as anotações de inclinação e lista as inclinações na BOM.
