Defeature - Defeature concluído

Para abrir a página Defeature concluído do PropertyManager de Defeature:

1. Clique em Defeature (barra de ferramentas Ferramentas) ou Ferramentas > Defeature.
2. Para peças de corpo único, multicorpos e montagens, selecione o método Simplificar geometria ou Silhueta (montagens ou peças ) no PropertyManager.
   Para peças de corpo único usando o método Simplificar geometria, o PropertyManager é aberto na página Para manter.
3. Clique em Avançar até que a página Defeature concluído seja exibida.

As opções selecionadas no PropertyManager são salvas no modelo original. Defeature aparece na árvore de projeto do FeatureManager. Se você tiver selecionado para salvar o modelo em um arquivo separado, a caixa de diálogo Salvar como será exibida.

Resultados

Selecione uma das seguintes opções para gerenciar os resultados:

Salvar como novo documento	Salva a peça ou montagem menos detalhada em um arquivo de peça separado. A peça não tem referências à peça ou montagem original. Para o método Silhueta, uma pasta Grupo de cada grupo de defeature aparece na árvore de projeto do FeatureManager. Se você selecionar Mesclar grupos depois desta etapa ao definir grupos, o nome da pasta será Mesclados. As pastas contêm um recurso para cada corpo gerado pela simplificação. Para o método Simplificar geometria, o arquivo de peça tem recursos Defeatured1 . Se você especificou permitir o movimento em uma montagem, o modelo é salvo como uma montagem. Cada grupo que você definiu na página Movimento é salvo como um componente na montagem menos detalhada. Selecione Vincular ao original para vincular um modelo com redução de recursos ao modelo original. É possível bloquear, desbloquear ou quebrar a referência externa clicando com o botão direito no modelo e clicando em Referências externas. Consulte Bloquear e quebrar referências externas.
Criar uma nova configuração	Salva o defeature como uma configuração. Selecione Incluir geometria de referência de nível superior para adicionar a geometria de referência (somente montagens). Para evitar referências pendentes que estão anexadas a um componente, não altere o componente na configuração com defeature para a configuração pai nem altere um componente da configuração pai para a configuração com defeature. Referências que podem estar pendentes incluem anotações e dimensões anexadas. Disponível quando você seleciona o método Silhueta .

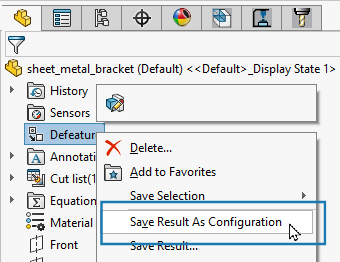

Armazenar configurações para uso futuro	Salva as opções de Defeature no modelo original com todos os detalhes. Para peças: Se você selecionar essa opção depois de criar uma entidade de defeature, ainda poderá salvar o defeature derivado como uma configuração. Na árvore de projeto do FeatureManager, clique com o botão direito na entidade Defeature e clique em Salvar resultado como configuração para salvar o defeature derivado como uma configuração.

Na árvore de projeto do FeatureManager, você pode clicar com o botão direito em Defeature e clicar em Editar recurso , Salvar resultado, Salvar resultados com link ou Excluir.
