PropertyManager de Valor do DimXpert

No PropertyManager de Valor do DimXpert, você especifica a exibição das dimensões e tolerâncias.

Para definir os valores predefinidos de tolerância e precisão:

Clique em Opções > Propriedades do documento > DimXpert.

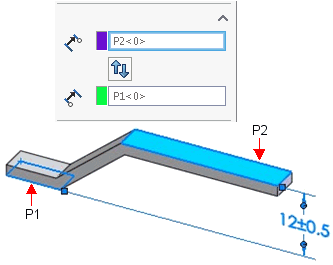

Recursos de referência

Recurso de tolerância O plano superior P2.
Para dimensões de tamanho, somente Recurso de tolerância é exibido no PropertyManager.
Recurso de origem O plano inferior P1.
Consulte a norma ASME Y14.5M -1994, parágrafo 2.6.1, ou ISO 129, para obter informações relacionadas a recursos de origem e tolerância.
Trocar recursos
  Exemplos do uso de diferentes Recursos de origem:
Recurso de origem = o plano inferior P1. Recurso de origem = o plano superior P2.
O símbolo de origem, em vez da seta, indica o recurso de origem.
Observe os diferentes resultados de dimensão.

Direção do DimXpert

Esta opção aparece ao aplicar uma dimensão entre dois recursos do tipo eixo ou linha. As opções X, Y e Z são relativas ao sistema de coordenadas da peça e ficam ativas para cada eixo da peça perpendicular aos eixos dos recursos. Ver
O eixo dos recursos é paralelo a Z, o que ativa as opções X e Y.
A opção normal N orienta a dimensão paralela à dimensão definida pela distância mais curta entre os dois recursos.
A opção U definida pelo usuário orienta a dimensão paralela a uma aresta ou normal a uma face plana.

Neste exemplo, a dimensão é paralela a uma aresta.
Ver

Estilo

Estilo para obter detalhes.

Tolerância/Precisão

  Modificador de tolerância Aplica símbolos baseados em padrões ISO 14405-1:2016 a dimensões e tolerâncias no DimXpert.

Você pode adicionar símbolos e outros textos diretamente às dimensões ISO e suas tolerâncias.
  Valor da chamada Todas as dimensões de chamadas de tipo de furo com diversas especificações são listadas individualmente. Esta funcionalidade é válida para furos simples com profundidade, furos com rebaixo, furos escareados, dimensões combinadas de ranhuras e chanfros.
Tipo de tolerância Selecione na lista. As opções disponíveis dependem do tipo de dimensão.
Variação máxima
Variação mínima
  Exibir parênteses Insere o valor da tolerância entre parênteses.
Precisão de unidade Selecione na lista o número de dígitos após o caractere separador de decimal para o valor da dimensão.
Precisão da tolerância Selecione o número de dígitos após o caractere separador de decimal para os valores de tolerância.
Para furos e eixos:
Classificação (Ajuste, Ajuste com tolerância ou Ajuste (somente tolerância)) Quando você seleciona Ajuste de furo ou Ajuste de eixo (abaixo), a lista da outra categoria (Ajuste de furo ou Ajuste de eixo) é filtrada com base na classificação.
Ajuste de furo e Ajuste de eixo (Ajuste, Ajuste com tolerância ou Ajuste (somente tolerância)) Selecione nas listas ou digite qualquer texto.
As tolerâncias bilaterais (Variação máxima e Variação mínima) ficam disponíveis no tipo Ajuste com tolerância ou Ajuste (somente tolerância) se você especificar Ajuste de furo ou Ajuste de eixo, mas não ambos.
  Exibição de tolerância de ajuste (Ajuste, Ajuste com tolerância ou Ajuste (tolerância apenas)) Selecione um dos seguintes:

Exibição empilhada com linha

Exibição empilhada sem linha

Exibição linear

Valor primário

Esta opção é somente para leitura. Ela exibe o nome e o valor da dimensão.

  Exibir como meio ângulo Exibe uma dimensão de ângulo cônico como meio ângulo. Isso permite converter um ângulo total de um cone em um meio ângulo.

Texto de cota

  Contagem de instâncias. Isto mostra o número de instâncias dos padrões.
  Texto A dimensão aparece automaticamente na caixa, representada por <DIM>. Posicione o cursor em qualquer local na caixa para inserir o texto.
Os furos utilizam o formato especificado no arquivo txcalloutformat.txt. Para obter mais informações, consulte Dimensão de tamanho do DimXpert, Arquivo de formato de chamada.
Em alguns tipos de dimensão, o texto adicional aparece automaticamente. Por exemplo, a Chamada de furo para um furo com rebaixo exibe o diâmetro e a profundidade do furo (<MOD-DIAM><DIM><HOLE-DEPTH>xx). As Chamadas de furos criadas no Assistente de Furação exibem as informações do Assistente. Você pode editar o texto e inserir variáveis na caixa de diálogo Variáveis de chamada .
Adicionar parênteses As dimensões acionadas (de referência) podem ser exibidas com ou sem os parênteses. Por padrão, elas são exibidas com parênteses.

Dimensão de inspeção
Centralizar dimensão Quando você arrasta o texto da dimensão entre as linhas de extensão, ele sofre snap entre os centros das linhas de extensão.

Offset de texto Desloca o texto da dimensão, afastando-o da linha da dimensão e usando uma linha de chamada.
  Justificar Você pode justificar o texto horizontalmente e, em alguns padrões, a linha de chamada verticalmente.
  • Justificar à esquerda ,Justificar no centro , Justificar à direita .
  • Justificar superior , Justificar no meio , Justificar inferior .
  Símbolos Clique para posicionar o ponteiro onde você deseja colocar o símbolo. Clique no ícone de um símbolo ou em Mais símbolos para acessar a Biblioteca de Símbolos.
Tenha cuidado ao adicionar símbolos às dimensões do DimXpert, pois os símbolos podem alterar a definição fundamental das dimensões e tolerâncias.
  Todas maiúsculas Para a dimensão ou a chamada de furo selecionada, exibe o texto em maiúsculas na área de gráficos. Desmarque a opção para retornar para maiúsculas e minúsculas.

Dimensão dupla

Especifica que a dimensão é exibida tanto no sistemas de unidade do documento como nas unidades de dimensão dupla. Ambas as unidades são especificadas em Ferramentas > Opções > Propriedades do documento > Unidades.

Precisão de unidade Selecione na lista o número de dígitos após o caractere separador de decimal para o valor da dimensão.
Precisão da tolerância Selecione o número de dígitos após o caractere separador de decimal para os valores de tolerância.
