PropertyManager de Aresta-Flange

Para exibir este PropertyManager:

Em uma peça de chapa metálica, clique em Flange de aresta (barra de ferramentas Chapa metálica).

Alguns campos que aceitam entrada numérica permitem criar uma equação inserindo = (sinal de igual) e selecionando variáveis globais, funções e propriedades de arquivo de uma lista suspensa. Consulte Entrada direta de equações.

Parâmetros de flange

Aresta Seleciona arestas na área de gráficos.
Para mesclar corpos em uma peça de chapa metálica multicorpos, selecione somente uma aresta.
  Perfil de flange de aresta Edite o esboço do perfil.
  Usar raio predeterminado Selecione ou desmarque.
  Usar tabela de calibres (disponível somente quando uma tabela de calibres de chapa metálica tiver sido selecionada para a peça) Marque ou desmarque.
Raio de dobra Defina um valor quando Usar raio predeterminado e Usar tabela de calibres estiverem desmarcadas.
Distância de espaçamento Defina um valor.

Ângulo

Ângulo do flange Defina um valor. Se você selecionar Até a aresta e mesclar para Comprimento do flange para mesclar dois corpos em uma peça multicorpos, o ângulo será bloqueado. Clique em para desbloquear o ângulo e alterá-lo.
Selecione a face Selecione a face para definir a relação paralela ou perpendicular para Ângulo do flange.
  Perpendicular à face Define o flange de aresta perpendicular à face em Selecionar face.
  Paralelo à face Define o flange de aresta paralelo à face em Selecionar face.

Comprimento do flange

Condição final de comprimento Selecione um dos seguintes procedimentos:

Cego

Cria o flange de aresta com base no Comprimento e Direção que você especificar.

  • Comprimento.
  • Direção inversa . Altera a direção do flange de aresta.

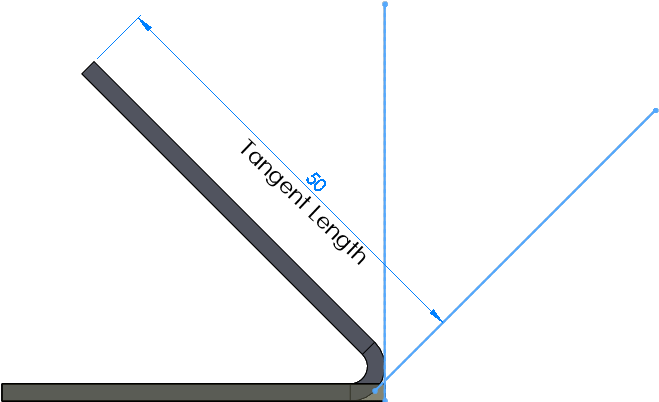

  • Ponto virtual externo , Ponto virtual interno , Dobra tangente . Especifica a origem da medida. Um ponto de esboço virtual cria um ponto de esboço no ponto de interseção virtual de duas entidades de esboço (Consulte Criar esboços virtuais). A opção de Dobra tangente é válida para dobras maiores que 90º e permite usar o comprimento de tangente de um flange como base para o cálculo do comprimento. Você pode digitar o comprimento da tangente sem usar cálculos adicionais.

Até o vértice

Cria o flange de aresta até um Vértice que você seleciona na área de gráficos. Você pode criar o flange de aresta normal para o plano de flange ou paralelo ao flange de base.

Normal ao plano do flange

O vértice selecionado é coincidente com a face da extremidade do flange da aresta.

Paralelo ao flange-base

O vértice selecionado passa pelo plano paralelo à face do flange de base.

Normal ao plano de flange. O vértice vermelho é coincidente com a face da extremidade do flange da aresta. (Uma linha de esboço é exibida para aumentar a clareza.)
Paralelo ao flange de base. O vértice vermelho passa pelo plano paralelo à face do flange de base. (Uma linha de esboço é exibida para aumentar a clareza.)

Até a aresta e mesclar

Em uma peça multicorpos, mescla a aresta selecionada com uma aresta paralela em outro corpo. Selecione uma aresta de referência "até" no segundo corpo.

Ponto virtual externo , Ponto virtual interno

Especifica a origem da medida.

Selecione uma aresta de referência "até"

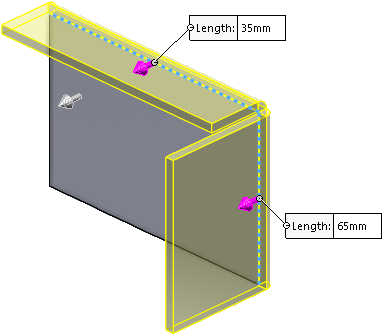

Flange multicomprimento Cria flanges com comprimentos diferentes.
É possível especificar o Comprimento no PropertyManager ou na área de gráficos.

Posição do flange

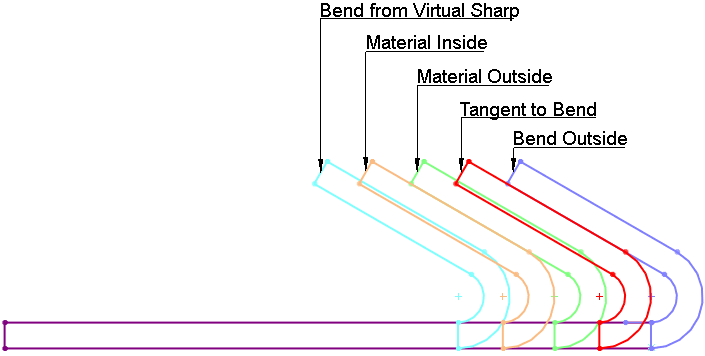

  Posição da dobra Selecione um dos seguintes procedimentos:

Material no interior

Material no exterior

Dobrar para fora

Dobrar a partir do ponto virtual

Tangente à dobra

Válido para todas as opções de comprimento de flange e para dobras superiores a 90º. A posição do flange sempre será tangente à face lateral fixada à aresta selecionada e o comprimento do flange sempre se manterá.

  Aparar dobras laterais Remove o material extra de dobras adjacentes. O material extra é exibido quando uma das dobras de um flange contínuo toca uma dobra existente. O corte que apara as dobras adjacentes é automaticamente dimensionado e não pode ser editado.
Esta é a visualização de um recurso flange de aresta. A região de dobra da visualização azul toca a dobra do flange-base em forma de L.
Resultado quando a opção Aparar dobras laterais está desmarcada. Resultado quando a opção Aparar dobras laterais está marcada.
  Offset Selecione para aplicar offset ao flange no corpo de chapa metálica.
  Condição final de offset Selecione um item para Condição final de offset .
Inverter direção Altere a direção do offset.
Distância de offset Defina um valor.

Tolerância de dobra personalizada

Marque para definir um Tipo de tolerância da dobra e um valor para a tolerância de dobra.

Tipo de alívio personalizado

Selecione um Tipo de alívio personalizado para adicionar cortes de alívio, depois selecione o tipo de corte de alívio.

Se Tipo de alívio for:
  • Retângulo ou Oblongo e você marcar Usar taxa de alívio, defina um valor para Taxa.
  • Retângulo ou Oblongo e você desmarcar Usar razão de alívio, defina valores para Largura de alívio e Profundidade de alívio .
  • Ruptura selecione Rasgo ou Estender .
