Utilize a ferramenta Recurso de padrão do DimXpert para criar ou editar recursos de padrão e de coleção.
Para abrir o PropertyManager de Padrão/Coleção do DimXpert, siga um destes procedimentos:
- Clique em Recurso de padrão
(barra de ferramentas do MBD Dimension) ou em .
- Clique com o botão direito do mouse no DimXpertManager e selecione Editar recurso.
Padrões vinculados
Quando o tipo de recurso é um padrão vinculado, a lista de seleção contém os recursos do SOLIDWORKS usados nesta definição.
O exemplo mostra um padrão do DimXpert com seis furos conectados aos dois recursos do SOLIDWORKS, tendo cada um quatro furos.
Remover um dos dois recursos do SOLIDWORKS reduziria a contagem de parâmetro para quatro furos.
Padrões manuais
Quando o recurso é um padrão manual, a lista de seleção contém cada recurso do DimXpert.
O exemplo mostra um padrão do DimXpert com dois furos com rebaixo. É possível adicionar ou remover recursos da lista, selecionando-os.
Ao adicionar recursos, as seleções são filtradas para permitir somente as que correspondem ao tipo e tamanho dos recursos existentes.
Localizar todos na mesma face facilita a seleção de novos recursos. Usando esta opção, você pode adicionar os dois recursos no lado direito da peça em uma única seleção.
Coleção
Quando o recurso é uma coleção, a lista de seleção contém cada recurso do DimXpert.

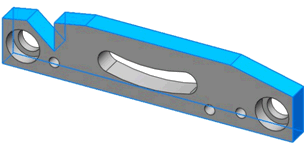

O exemplo mostra um recurso do DimXpert com nove planos que compõem o perfil externo. Utilize a seleção única ou a opção Localizar todos na mesma face para adicionar ou remover recursos Essa opção se aplica somente a tipos de furo, ressaltos, entalhes e ranhuras que têm suporte no software.
