Geração automática de anotações do DimXpert para acelerar as montagens

Você pode usar o DimXpert para automaticamente anotar um dos dois componentes de uma montagem de fixador fixo ou flutuante.

O software usa as anotações do componente de origem para criar as anotações no componente de destino. Ele usa as fórmulas de fixação fixa e flutuante delineadas no ASME Y14.5 para calcular as tolerâncias.

Para usar o DimXpert para automaticamente anotar um dos dois componentes de uma montagem de fixador fixo ou flutuante:

1. Clique em Ferramentas > MBD Dimension > Tolerância de emparelhamento automático.


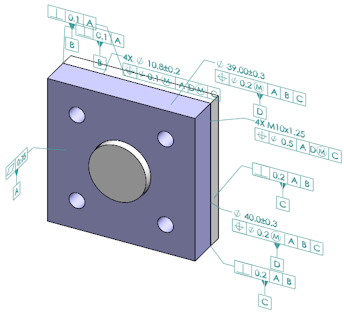

2. Em Origem, selecione o componente de origem (seta vermelha).
3. Em Destino, selecione o componente de destino (seta preta).


4. Clique em .
