Este tópico apresenta exemplos de cantos complexos com várias ordens de aparagem.
Tipo de aparagem: Corte de corpo

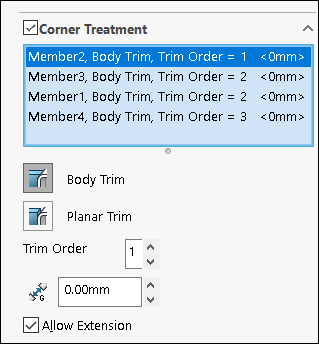

No PropertyManager de Canto complexo, quando você seleciona um membro com o tipo de Aparagem de corpo e Ordem de aparagem como 1, o membro age como uma ferramenta de corte.

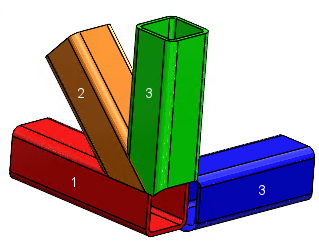

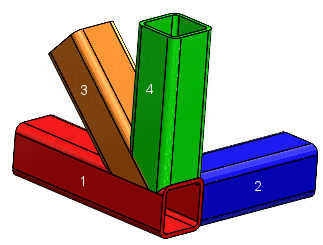

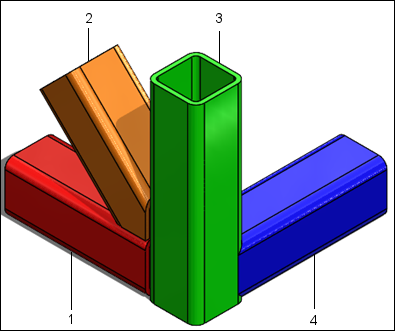

No exemplo a seguir, o membro 2 atua como uma ferramenta de corte. A tabela a seguir representa chamadas para membros:
| Linha de chamada |
Descrição |
| 1 |
Member1: Aparagem de corpo, ordem de aparagem 2 |
| 2 |
Member4: Aparagem de corpo, ordem de aparagem 3 |
| 3 |
Member2: Aparagem de corpo, ordem de aparagem 1 |
| 4 |
Member3: Aparagem de corpo, ordem de aparagem 2 |
Tipo de aparagem: Corte planar

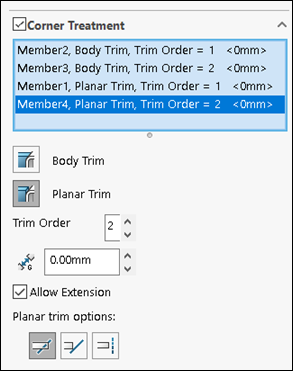

No PropertyManager de Canto complexo, quando você seleciona um membro com o tipo Aparagem plana, o membro é cortado com base na combinação de membros cortados do corpo.
Para os membros com o tipo
Aparagem plana, os membros são aparados com base em:
- A respectiva ordem de aparagem
- Tipo de ordem e de aparagem dos membros restantes de aparagem

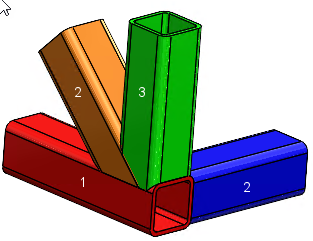

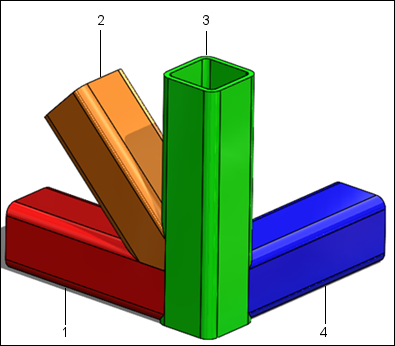

No exemplo a seguir, o membro 4 é aparado com base na combinação dos membros 1, 2, e 3. A tabela a seguir representa chamadas para membros:
| Linha de chamada |
Descrição |
| 1 |
Member1: Corte planar, ordem de aparagem 1 |
| 2 |
Member4: Corte planar, ordem de aparagem 2 |
| 3 |
Member2: Aparagem de corpo, ordem de aparagem 1 |
| 4 |
Member3: Aparagem de corpo, ordem de aparagem 2 |
 |
 |

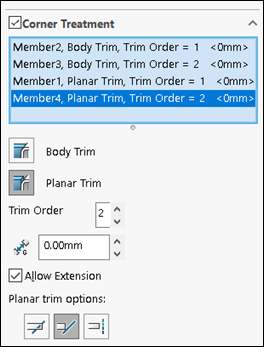

| PropertyManager de Canto complexo com primeiro contato de Aparagem plana |

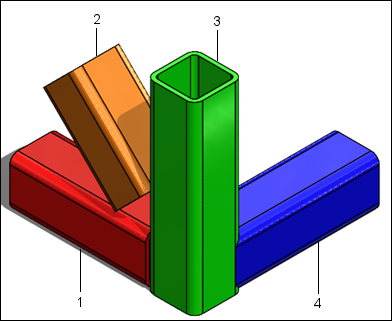

Aparagem plana de primeiro contato |
 |
 |
| PropertyManager de Canto Complexo com primeiro contato com Aparagem plana de contato completo |

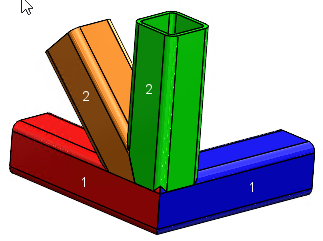

Aparagem plana de contato completo |
