A caixa de diálogo Selecionar opção é exibida quando você seleciona várias entidades em um modelo e pressiona Excluir. A caixa de diálogo é dinâmica, com as seleções apropriadas disponíveis dependendo de quais entidades são selecionadas no modelo.
As opções são as seguintes:
|
Excluir recurso
|
Exclui todo o recurso e qualquer recurso associado. |
|
Excluir face(s)
|
Exibe o PropertyManager de Excluir face. |
|
Excluir furos
|
Exclui qualquer furo criado com um esboço, o recurso Furo simples ou o Assistente de furação. |
No PropertyManager de Excluir face, você pode selecionar uma ou mais faces no modelo sólido a fim de criar superfícies.

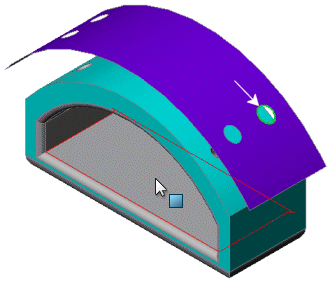

Por exemplo, caso você selecione dois itens no modelo, como indicado a seguir, e pressione
Excluir, a caixa de diálogo
Selecionar opção será exibida. Como os furos no
Assistente de furação foram feitos em uma superfície não-plana antes da criação do recurso de superfície de offset, os furos na superfície de offset não serão exibidos na árvore de projeto do FeatureManager.
|
Excluir recurso
|
Selecione para excluir o offset da superfície. Também é possível excluir o corte e o filete ao longo das arestas do corte. |
|
Excluir face(s)
|
Selecione para exibir o PropertyManager de Excluir face, a partir do qual é possível excluir qualquer outra face existente no modelo. |
|
Excluir furos
|
Selecione para excluir o furo da superfície de offset. |
