PropertyManager de Chanfro

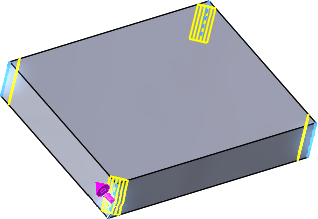

Você pode fixar o PropertyManager para aplicar vários chanfros com parâmetros iguais ou diferentes a corpos diferentes. Os recursos de chanfro também podem ser de tipos diferentes. O pino está disponível para os cinco tipos de chanfros. Durante uma sessão, o software mantém as configurações em Itens a aplicar chanfro, Parâmetros de chanfro e Opções de chanfro.

Tipo de chanfro

	Ângulo distância	Define a Distância e o Ângulo no PropertyManager de Chanfro ou na área de gráficos. É exibida uma alça que aponta para a direção de medição da distância. Selecione a alça para inverter a direção, ou clique em Inverter direção.
	Distância distância	Selecione as arestas ou faces de sólidos. Em Parâmetros do chanfro, selecione um Método de chanfro para inserir valores Assimétricos para ambas as distâncias em qualquer lado das arestas de chanfro selecionadas ou Simétrico para especificar um valor único.
	Vértice	Digite os valores das três distâncias de cada lado do vértice selecionado, ou clique em Distância igual e especifique apenas um valor.
	Face de offset	Os chanfros de face offset são resolvidos ao afastar as faces próximas às arestas selecionadas. O software calcula o ponto de interseção das faces offset e, em seguida, calcula o normal a partir daquele ponto até cada face para criar o chanfro. Esse método gera resultados previsíveis ao realizar o chanfro entre faces não planares. Chanfros de face offset podem mudar de direção de aresta a aresta e são compatíveis com a realização de chanfro em recursos inteiros e na geometria da superfície. Cálculo do offset do chanfro Chanfro aplicado
	Face-face	Combina faces não contínuas não adjacentes. Os chanfros de face a face podem criar chanfros simétricos, assimétricos, de linha de contenção e de largura da corda. Conjunto de faces 1 e Conjunto de faces 2 selecionados Aplicativo Face face chamfer

Itens a chanfrar

As opções variam dependendo do Tipo de chanfro. Selecione os itens que devem ser chanfrados.

	Arestas, faces e loops Arestas, faces, recursos e loops
	Vértice de chanfro
	Arestas de chanfro
	Conjunto de faces 1 e Conjunto de faces 2
	Mostrar barra de ferramentas de seleção (disponível para os tipos de chanfro Distância de ângulo, Distância distância e Offset da face)	Exibe/oculta as barras de ferramenta do acelerador de seleção.
	Propagação tangente	Estende o chanfro a todas as faces ou arestas tangentes à entidade selecionada.
	Selecione um modo de visualização	Selecione Visualização completa, Visualização parcial ou Nenhuma visualização.

Reparar referências que faltam

Ao editar recursos de chanfro que apresentam erros, todas as referências ausentes são exibidas na parte superior da caixa Itens a chanfrar no PropertyManager.

Parâmetros do chanfro

As opções variam dependendo do Tipo de chanfro. Defina os parâmetros apropriados.

	Alterar direção
	Método de chanfro	Selecione um dos seguintes procedimentos: Simétrico Assimétrico Largura da corda Cria um chanfro face-face na distância da corda definida para a Largura. Linha de contenção Define o contorno para um chanfro face-face. Com uma única linha de contenção, o chanfro é simétrico. Você pode selecionar várias linhas de contenção. As linhas de contenção conduzem a mistura entre as faces. Várias linhas de contenção podem criar chanfros assimétricos. Selecione uma ou duas linhas de contenção para controlar a forma do chanfro.
	Distância
	Ângulo
	Distância igual	Aplica um valor único para a distância a partir do vértice. Defina a Distância .
	Distância de deslocamento
	Chanfro com múltiplas distâncias	Disponível para Chanfros de face de offset com o parâmetro Simétrico. Selecione várias entidades e edite as chamadas de Distância para definir os valores.

Parâmetros parciais de aresta

Você pode criar chanfros parciais para chanfros de face offset especificando os comprimentos ao longo das arestas do modelo.

Opções de chanfro

Selecionar através das faces	Ativa a seleção de arestas através de faces que as ocultam.
Manter recursos	Retém recursos como cortes ou extrusões que de outra forma seriam removidos quando o chanfro fosse aplicado. Peça original Manter recursos desmarcada Manter recursos marcada
Ponto de ajuda	Resolve uma seleção ambígua quando não estiver claro onde a mistura de face deve ocorrer. Clique em Vértice do ponto de ajuda e, em seguida, em um vértice no lado em que deseja aplicar o chanfro face-face. Um chanfro é criado no local próximo ao ponto de ajuda.
