O PropertyManager de cordão de ranhura permite criar uma solda sólida entre dois corpos sólidos.
Para abrir este PropertyManager:
- Abra uma peça multicorpos e clique em .
Seleções de faces
Conjunto de faces 1 e Conjunto de faces 2. Especifica as faces de corpos sólidos a serem conectadas a partir da área de gráficos.
Solda de face completa
Cria uma solda em toda a superfície. Caso contrário, cria uma solda na superfície onde uma superfície se projeta sobre outra.
|
|
|

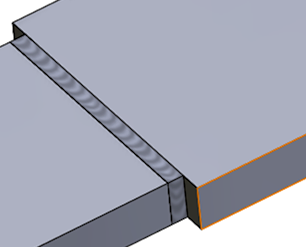

| Solda de face completa selecionada |

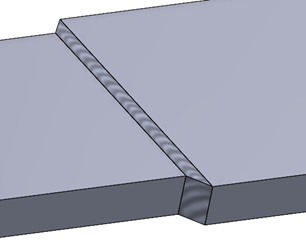

Solda de face completa liberada |
Preenchimento radial
Cria uma solda na superfície, incluindo a distância de preenchimento radial.
|
|

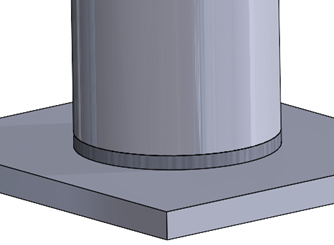

| Preenchimento radial selecionado |
Preenchimento radial desmarcado |
Definir símbolo de solda
Abre a caixa de diálogo Símbolo de solda para definir as configurações de símbolo de solda. O símbolo de solda é anexado ao cordão de solda ativo.
Consulte Propriedades do símbolo de solda.
