PropertyManager de rasgo

Para abrir este PropertyManager:

  1. Em uma peça, clique em Rasgo (barra de ferramentas Chapa metálica) ou Inserir > Chapa metálica > Rasgo.

Seleções

Arestas para rasgo Especifica arestas internas ou externas ou entidades de esboço linear para rasgo.

O ícone para Arestas para rasgo muda para se você selecionar uma aresta circular ou cônica.
Ponto de referência Especifica o ponto mais próximo na aresta de referência selecionada a ser usada como o início do rasgo em um modelo cilíndrico ou cônico.

Pode ser um ponto de esboço, um vértice de modelo ou um ponto de geometria de referência.

O ponto de referência pode estar no modelo ou em qualquer lugar na área de gráficos. Se você selecionar um ponto de referência que não esteja no modelo, o software projetará o ponto no modelo.
  Alterar direção (Somente rasgos lineares.) Especifica a direção do rasgo.

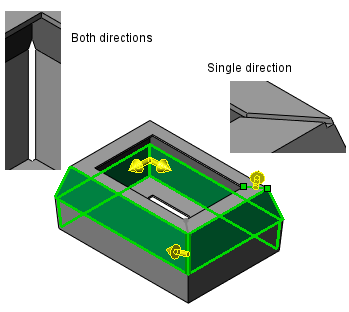

Você pode selecionar um item em Arestas para rasgo e clicar em Alterar direção várias vezes para especificar o rasgo em uma direção ou em ambas as direções.
Espaçamento do rasgo (Somente rasgos lineares.) Especifica a distância do espaçamento.

Parâmetros de rasgo

Somente rasgos cilíndricos ou cônicos.

  Espaçamento Especifica o ângulo de abertura do rasgo.
  • Cego. Cria um espaçamento de rasgo com o ângulo especificado em um lado ou outro do Ponto de referência.
  • Simétrico. Cria um rasgo em ambos os lados do Ponto de referência.

Clique em Inverter direção para inverter a direção do espaçamento.
Espaçamento do rasgo Especifica um valor de espaçamento linear.
Ângulo de espaçamento do rasgo Especifica um valor angular do espaçamento.
  Offset Permite especificar uma distância de espaçamento linear ou angular. Você pode especificar:
  • Distância de espaçamento de rasgo . Especifica a distância linear entre o Ponto de referência e o local do corte de rasgo.

  • Ângulo da distância do espaçamento do rasgo . Especifica a distância angular entre o Ponto de referência e o local do corte de rasgo.

  • Inverter distância. Inverte a distância do Ponto de referência.
