Barra de ferramentas Filtro de seleção

Os Filtros de seleção ajudam a selecionar tipos específicos de itens na área de gráficos ou na folha de desenho. Por exemplo, escolha o filtro para faces para que você possa selecionar apenas faces.

Para alternar a exibição da barra de ferramentas Filtro de seleção:

Clique em Alternar barra de ferramentas Filtro de seleção (barra de ferramentas Padrão) ou pressione F5.

Você pode usar o Filtro de seleção para selecionar elementos específicos de um modelo, como esboços, planos e faces. É possível filtrar segmentos de esboço selecionando apenas segmentos de esboço e ignorando dimensões. Um segmento de esboço é uma linha, arco, elipse, parábola ou spline que faz parte de um esboço.

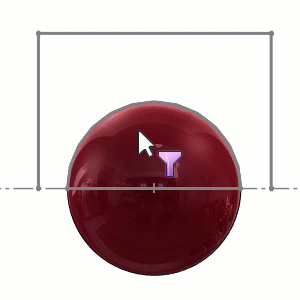

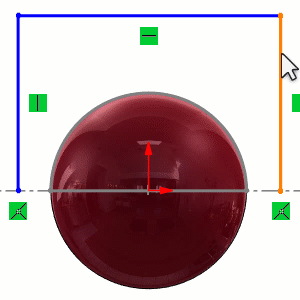

Essas imagens ilustram a diferença entre segmentos de esboço e filtros de esboço. Uma imagem mostra que você pode selecionar apenas segmentos de esboço. Não é possível selecionar pontos, esboços inteiros ou faces. A outra imagem mostra que você pode selecionar apenas esboços completos. Não é possível selecionar faces ou segmentos.

Segmentos de esboço Filtros de esboço

As seguintes ferramentas da barra de ferramentas Filtro de seleção permitem especificar o comportamento do Filtro de seleção:

Alternar filtros de seleção Ativa ou desativa os filtros selecionados. É possível também pressionar F6.
Limpar todos os filtros Desmarca todos os filtros selecionados.
Selecionar todos os filtros Seleciona todos os filtros.
Inverter seleção Todos os outros itens similares aos selecionados (faces, arestas, vértices, por exemplo) são selecionados, e as seleções originais, canceladas.
As outras ferramentas da barra de ferramentas Filtro de seleção são filtros. Selecione os filtros que devem corresponder aos itens a serem selecionados na área de gráficos.
Filtrar vértices Filtrar as tolerâncias geométricas
Filtrar arestas Filtrar notas/balões
Filtrar faces Filtrar os recursos referenciais
Filtrar corpos de superfície Filtrar símbolos de solda
Filtrar corpos sólidos Filtrar cordões de solda
Filtrar eixos Filtrar alvos referenciais
Filtrar planos Filtrar representações de rosca
Filtrar pontos do esboço Filtrar blocos
Filtrar esboços Filtrar símbolos de pino-guia
Filtrar segmentos do esboço Filtrar pontos de conexão
Filtrar pontos médios Filtrar pontos de roteamento
Filtrar as marcas de centro Filtrar facetas de malha
Filtrar linhas de centro Filtrar arestas de facetas de malhas
Filtrar chamadas de dimensões/furos Filtrar vértices de facetas de malha
Filtrar símbolos de acabamento de superfície
Teclas de atalho estão disponíveis para alguns filtros:
Arestas E
Faces X
Vértices V
Quando um Filtro de seleção está ativo, o ponteiro muda para . Quando o ponteiro está perto de um item filtrado, o ponteiro inclui o ícone desse item; por exemplo, uma face .
