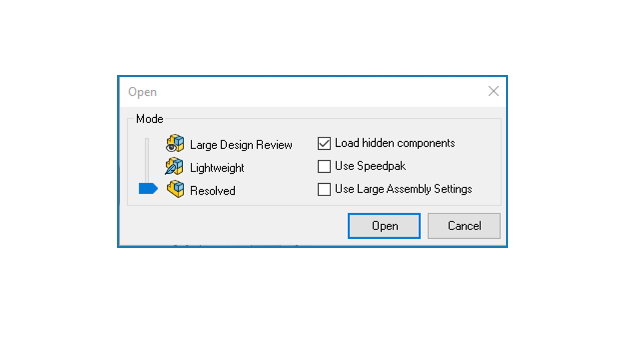

A caixa de diálogo Abrir contém diferentes opções para abrir objetos do SOLIDWORKS na 3DEXPERIENCE Platform. Essa caixa de diálogo aparece somente quando você seleciona Escolher o modo antes de abrir o arquivo na caixa de diálogo Opções do do MySession.
A caixa de diálogo
Abrir é exibida em vários aplicativos da Web:
MySession, 3DSearch, Relations, Product Structure Editor e Drag da
3DEXPERIENCE Platform.
Dependendo do tipo de objeto, diferentes opções são exibidas.
| Tipo de objeto |
Abra Tipo de modo |
Opções |
| Montagem Por padrão, o modo aberto selecionado é Resolvido. Se as configurações do SOLIDWORKS estiverem ativadas, o modo de abertura padrão dependerá do atributo selecionado nas Opções do sistema do SOLIDWORKS.
|
Resolvido |
- Carregar componentes ocultos
- Usar SpeedPak
- Usar configurações de montagem grande
|
| Peso leve |
- Carregar componentes ocultos
- Usar SpeedPak
- Usar configurações de montagem grande
|
| Revisão de grande projeto |
Editar montagem |
| Peça O modo de abertura padrão é sempre Resolvido.
|
Resolvido |
NA |
| Visualização rápida |
NA |
| Desenhos O modo de abertura padrão é Resolvido, mas o modo padrão pode ser diferente com base na escolha feita nas Opções do sistema do SOLIDWORKS.
|
Resolvido |
NA |
| Peso leve |
NA |
| Detalhamento |
NA |
| Visualização rápida |
NA |
- Quando você escolhe uma combinação de montagem, peça e desenho, ou montagem e desenho, as opções de modo aberto exibidas são de montagem.
- Quando você escolhe uma combinação de peças e desenho, as opções de modo aberto exibidas são de desenhos.
