Criar recursos Mover face transladados

  1. Abra um modelo.
  2. Clique com o botão direito em qualquer guia do CommandManager e clique em Guias > Edição direta para ativar essa guia.
  3. Siga um destes procedimentos:
    • Clique com o botão direito na face e selecione Mover face.
    • Na guia Edição direta do CommandManager, clique em Mover face e selecione a face.


    A tríade aparece. Uma barra de ferramentas instantânea gráfica aparece para ajudá-lo a selecionar as faces conectadas.
  4. No PropertyManager, em Mover face, selecione Transladar.
  5. Clique na imagem da barra de ferramentas instantânea exibida para selecionar todas as faces coplanares.


    Se a barra de ferramentas instantânea não aparecer, desmarque a face selecionada e selecione-a novamente.
  6. Especifique a distância:
    • Selecione uma Condição de aresta no PropertyManager e especifique os parâmetros.

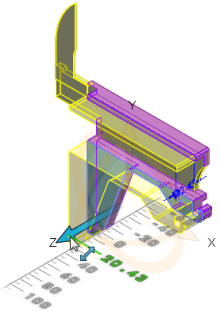

    • Arraste o braço da tríade exibido, afastando-a da face.

      Uma régua aparece para ajudá-lo a arrastar até uma distância específica. As faces selecionadas são transladadas por essa distância.
  7. Clique em .
