Você pode alinhar anotações do DimXpert a um plano definido pelo usuário.
As dimensões do DimXpert podem ficar obscurecidas quando você as aplica à geometria de contorno. Você pode alinhar as anotações do DimXpert movendo-as para um plano ou face plana selecionada.

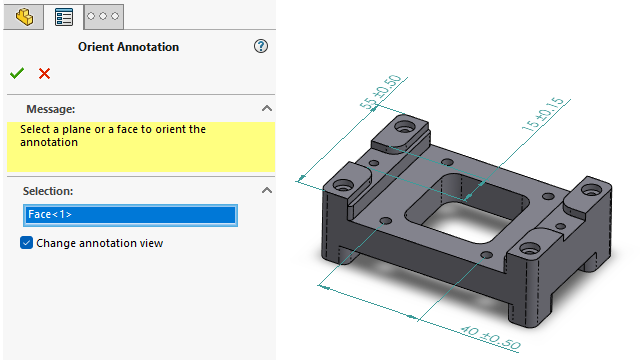

Para alinhar anotações do DimXpert a um plano definido pelo usuário:
-
Clique com o botão direito em uma anotação do DimXpert e clique em .
-
Na área de gráficos, selecione um plano ou uma face plana para definir a nova orientação.
-
No PropertyManager, selecione Alterar vista de anotação para mover a anotação para a vista de orientação que corresponde à nova orientação.
-
Clique em
.
