É possível anexar linhas de extensão de dimensão a vértices ou entidades de esboço.
Para inserir as linhas de extensão da dimensão:
-
Clique com o botão direito do mouse na dimensão e em Reanexar.

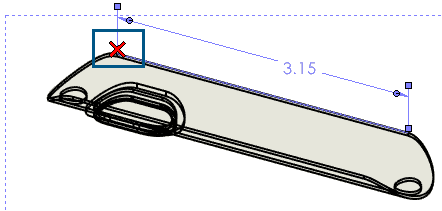

O SOLIDWORKS
® realça o ponto pendente com um X na linha de extensão.
-
Selecione um ponto no modelo para reanexar o ponto pendente ao modelo.
O ponto pendente é reanexado à nova seleção.
- A barra de status na parte inferior da janela do SOLIDWORKS informa onde selecionar o modelo.
- Uma mensagem informa quando você faz uma seleção inválida.
- Se você não quiser selecionar um ponto no modelo, pressione Enter para mover o X para o próximo ponto.
- A opção Reanexar não suporta as seguintes dimensões:
- Importado
- DimXpert
- Cadeia
- Diâmetros lineares simétricos
- Comprimento do caminho
-
Repita a etapa 2 até que não haja pontos pendentes destacados com um X na linha de extensão.
