Exemplo de Comparando corpos

Neste exemplo, você compara dois corpos sólidos de uma peça.

1. Abra uma peça com mais de um corpo.
   Neste exemplo, a engrenagem contém dois corpos sólidos. Para um dos corpos, as bordas dos dentes da engrenagem são filetadas. Para o outro corpo, as bordas não são filetadas.

   Gear1: Arestas em filete	Gear2: Arestas sem filete

2. Clique em Exibir > Exibição > Comparação de corpos .
3. No PropertyManager, defina as seguintes opções:
   1. Para Corpos de superfície, selecione Gear1
   2. Para Corpos comparativos, selecione Gear2
   3. Mova o controle deslizante Limite da legenda para especificar o valor absoluto de desvio permitido pela escala.
      Neste exemplo, mova o controle deslizante para que os números superiores e inferiores na legenda tenham aproximadamente 1,00 mm.
4. Clique em .

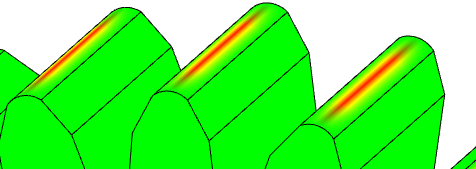

   Na área de gráficos, as cores vermelha e amarela indicam em que ponto Gear1 e Gear2 não coincidem.
5. Para limpar a Legenda de comparação de corpos, na área de gráficos, clique com o botão direito do mouse na legenda e clique em Comparação de corpos .
   Para abrir o PropertyManager de Comparação de corpos, clique com o botão direito na legenda e clique em Propriedades de comparação de corpos .
