Controle de decalques e cenas pelos estados de exibição

Você pode definir que os estados de exibição usem diferentes instâncias de decalques e cenas.

Para controlar decalques e cenas pelos estados de exibição:

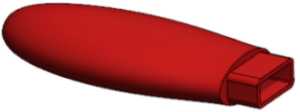

  1. Abra uma montagem e, na árvore de projeto do FeatureManager, clique com o botão direito em um componente e clique em Abrir peça .

  2. Adicione e personalize um estado de exibição:
    1. Clique em no topo da árvore de projeto do FeatureManager.
      O Painel de exibição aparece.

    2. Clique com o botão direito no Painel de exibição e clique em Adicionar estado de exibição .
    3. Digite um nome.
    4. Selecione a guia DisplayManager .
    5. Clique em Exibir decalques e depois em Abrir biblioteca de decalques.
    6. No Painel de tarefas, arraste o decalque de Código de barras até a peça.
      Quando você arrasta o decalque e posiciona-o em seu componente, um manipulador aparece acima do decalque. Você pode alterar a direção e o alinhamento do decalque usando o manipulador.
    7. No PropertyManager de Decalque, em Estados de exibição, selecione Este estado de exibição e clique em .
    8. Na área de gráficos, clique com o botão direito e clique em Editar cena .
    9. No Painel de tarefas, clique em Cenas de apresentação e arraste a cena Plano de fundo de cozinha até a área de gráficos.
    10. Clique em .

  3. Adicione outro estado de exibição.
    1. Clique com o botão direito em Painel de exibição e depois em Adicionar estado de exibição.
    2. Digite um nome.
    3. No DisplayManager, clique com o botão direito no estado de exibição e clique em Excluir.
    4. No PropertyManager de Decalques, clique em Abrir biblioteca de decalques.
    5. No Painel de tarefas, arraste o decalque Desenvolvido com SOLIDWORKS até a peça.
    6. No PropertyManager de Decalque, em Estados de exibição, selecione Este estado de exibição e clique em .
    7. Na área de gráficos, clique com o botão direito e clique em Editar cena .
    8. No Painel de tarefas, clique em Cenas de apresentação e arraste a cena Plano de fundo de fábrica até a área de gráficos.
    9. Clique em .
  4. Na guia ConfigurationManager , em Estados de exibição, clique duas vezes em um estado de exibição para alternar entre os estados de exibição.
  5. No CommandManager de Ferramentas de renderização, clique em Exibir estados-alvo .
    A caixa de diálogo Estado de exibição alvo é aberta.
    Quando você alterna entre estados de exibição, o estado de exibição ativo é selecionado na caixa de diálogo Estado de exibição alvo. Isso é útil para apagar ou personalizar decalques e cenas no estado de exibição ativo.
